在建筑工程施工中，高支模（高大模板支撑系统）因其搭设高度大、载荷分布复杂，始终是施工安全管理的重中之重。为了将安全防线前移，通过技术手段预判风险，华和物联推出了专门针对教学与科研的“标配”方案——高支模安全监测试验平台。

高支模安全监测试验平台

PART ONE

什么是高支模及其自动化监测？

高支模指高度超8米、跨度超18米或施工总荷载超15kN/㎡的模板支撑系统。因钢管架体装配不当或荷载过大，易发生整体失稳、坍塌，尤其在混凝土浇筑时，模板沉降、立杆倾斜和水平位移会加剧崩塌风险。

华和物联自动化监测试验平台利用传感器（如无线倾角计、位移计、荷重计）和无线通信技术，全天候监控模板沉降、立杆轴力、倾斜及水平位移等关键指标，实现多点联合预警。相比人工巡检，它能早期发现异常，为人员疏散和应急处理争取宝贵时间。

PART TWO

为何需要一套高支模监测试验平台？

即便自动化监测技术已成熟，在实际落地中仍面临“不敢用、不会用、用不好”的困境：

01方案纸上谈兵，现场效果难保证布点位置

传感器数量、报警阈值……这些设计若未经过实测验证，实际施工中可能漏报、误报。
平台价值：1:1还原典型工况，提前验证布点方案的合理性，确保“上阵不慌”。

02极端工况不可复现，科研数据空白

真实坍塌事故无法人为制造，结构失稳过程的力学机理研究缺乏数据支撑。
平台价值：安全可控地模拟加载直至失稳，获取宝贵的全过程监测数据，为规范修订和算法优化提供实证。

03操作人员缺乏实战训练

传感器如何安装？数据如何解读？异常报警如何响应？仅靠说明书或课堂讲解，难以形成肌肉记忆。
平台价值：打造教学实训的“驾驶模拟舱”，让学员在逼真场景中完成从布点到预警处置的全流程演练。

PART THREE

平台组成及核心功能

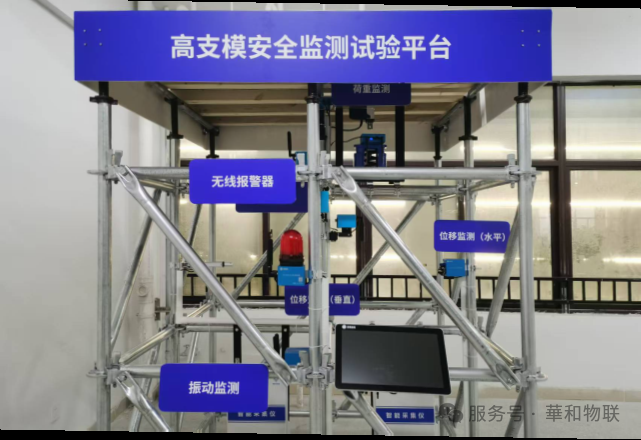

华和物联高支模试验平台是一个软硬件紧密结合的系统。

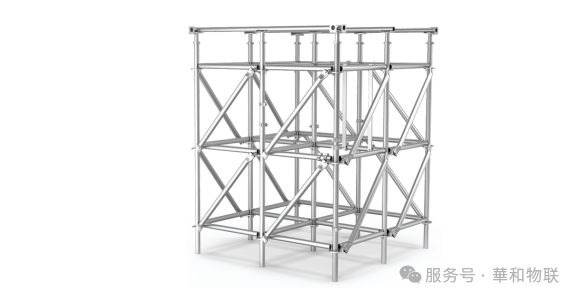

01主体结构

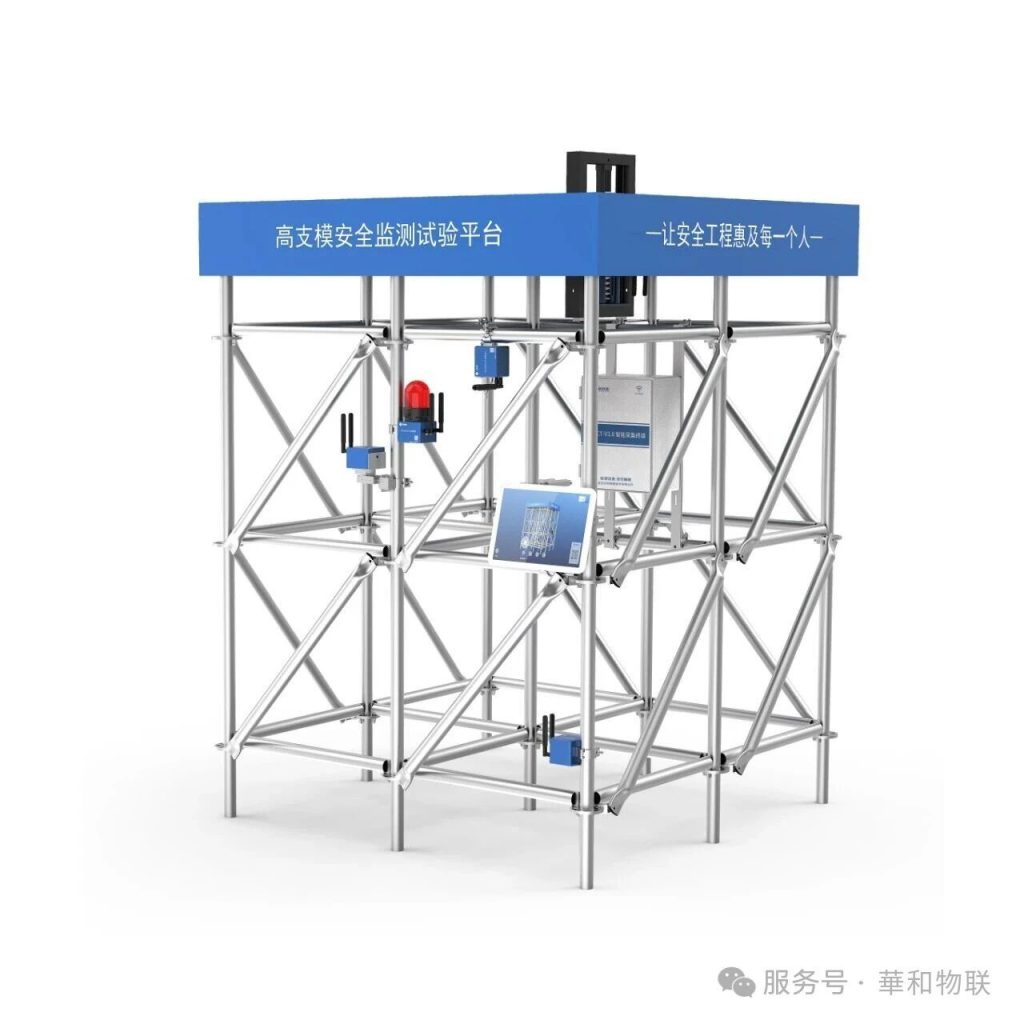

平台框架采用工业级OB4040L铝型材镀锌盘扣式脚手架，顶部搭配实木楞梁及木质模板，真实还原了工地现场的结构逻辑 。

模拟控制：内部集成电动推杆和云台舵机，通过终端控制仪精确模拟沉降、位移和倾斜等工况变化 。

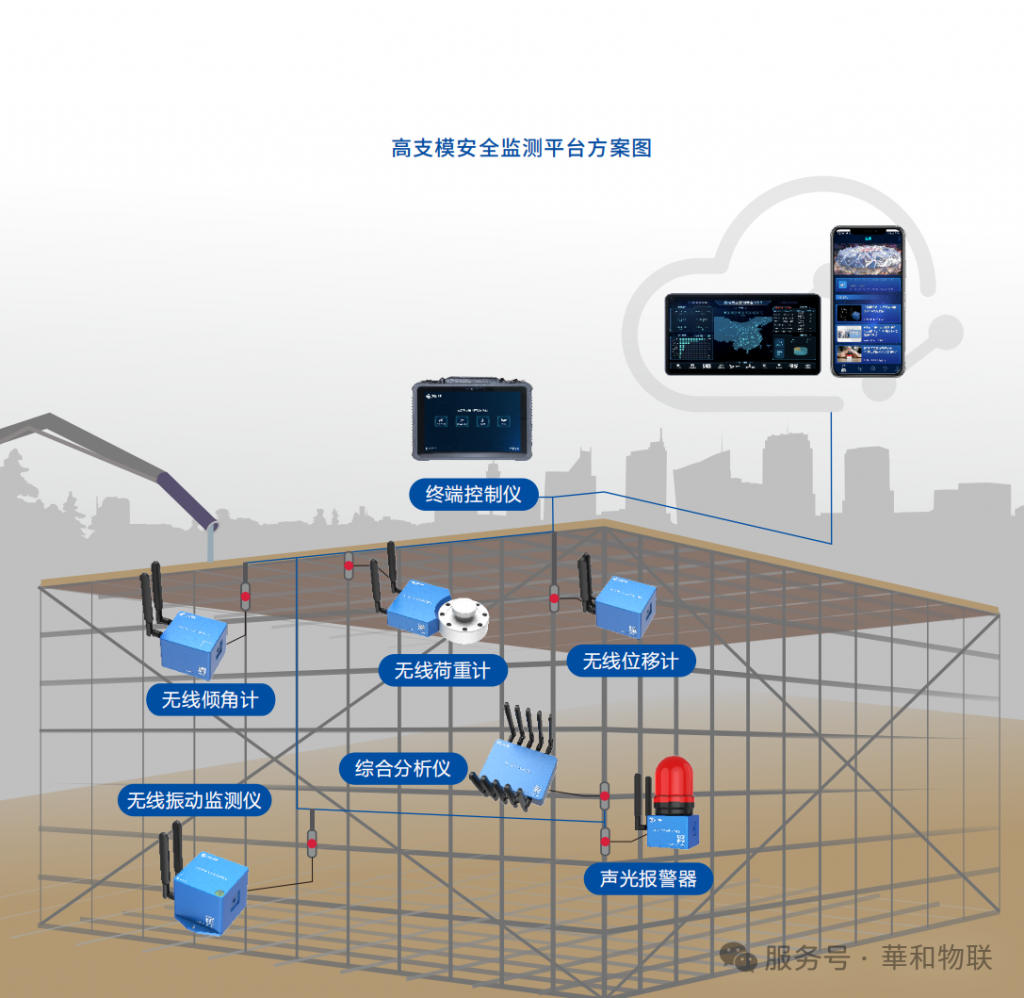

02全无线监测套件

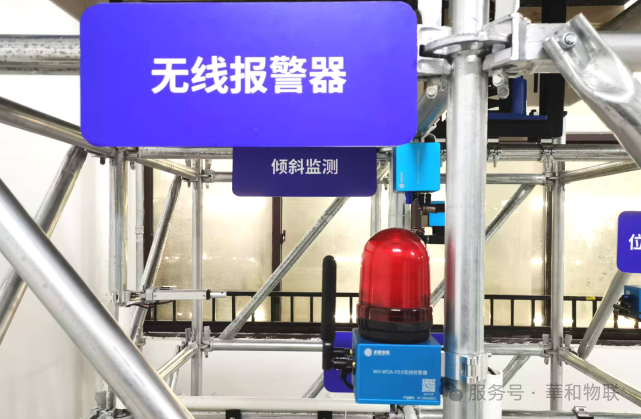

为了更契合高支模特点，平台标配了全套无线传感设备

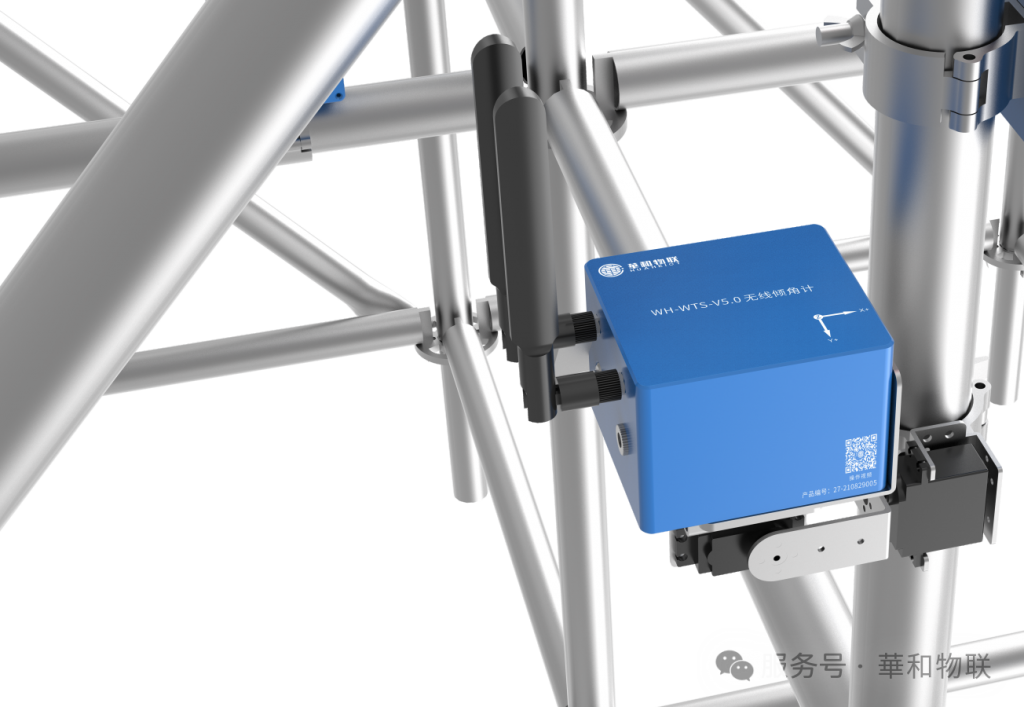

无线倾角计： 实时监测立杆垂直度的偏差 。

测量范围±10°   测量精度0.1%F·S

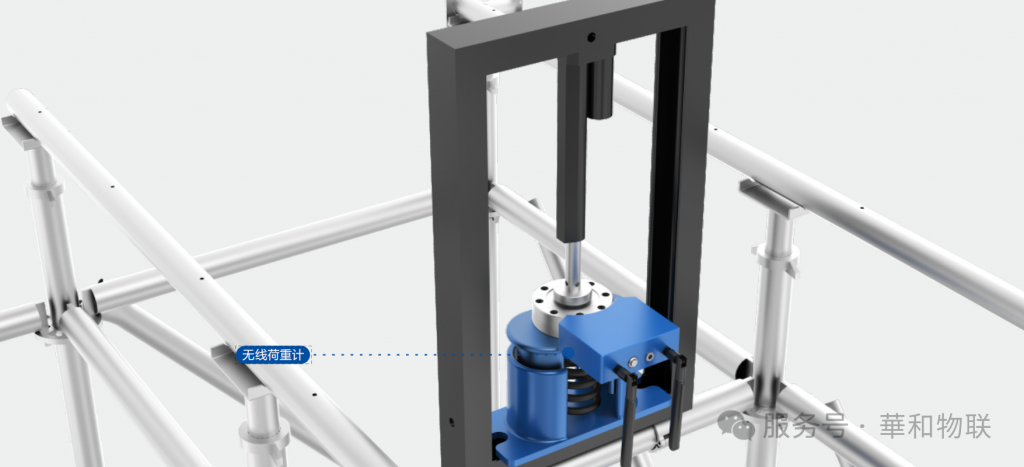

无线荷重计：感知立杆承受的真实压力数据

额定荷载 50kN    综合精度 0.05%F·S

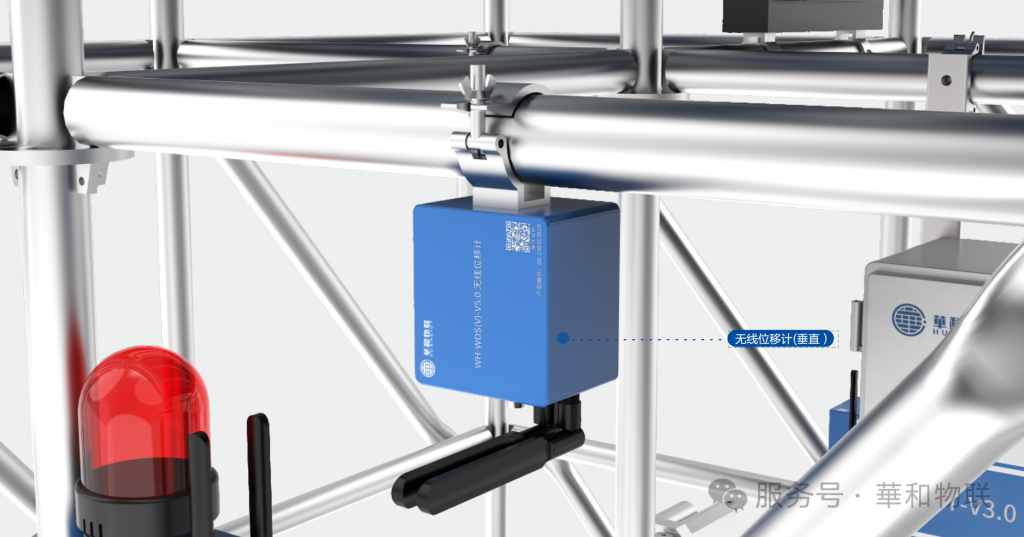

无线位移计： 捕捉模板沉降和水平位移的微小变化

测量行程 500mm    综合精度 0.2 %F·S

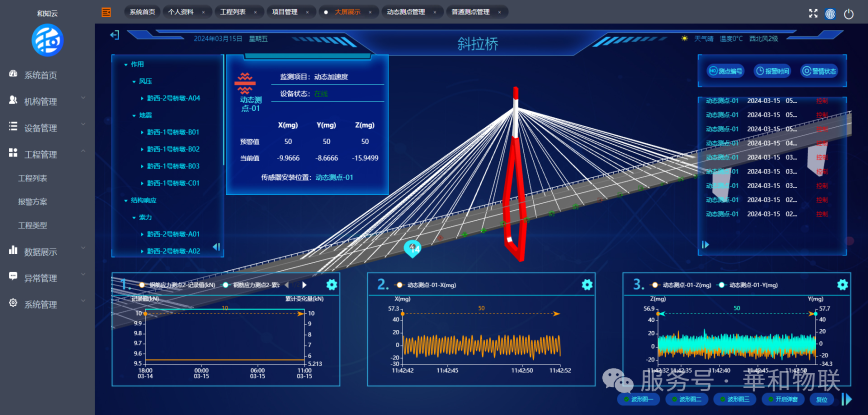

云端管理：

所有数据通过4G/5G信号上传至“和知云”工程安全监测平台，实现可视化展示和智能分析

PART FOUR

典型应用案例

目前，该平台已在多个城市和科研院校落地，发挥了重要的示范作用：

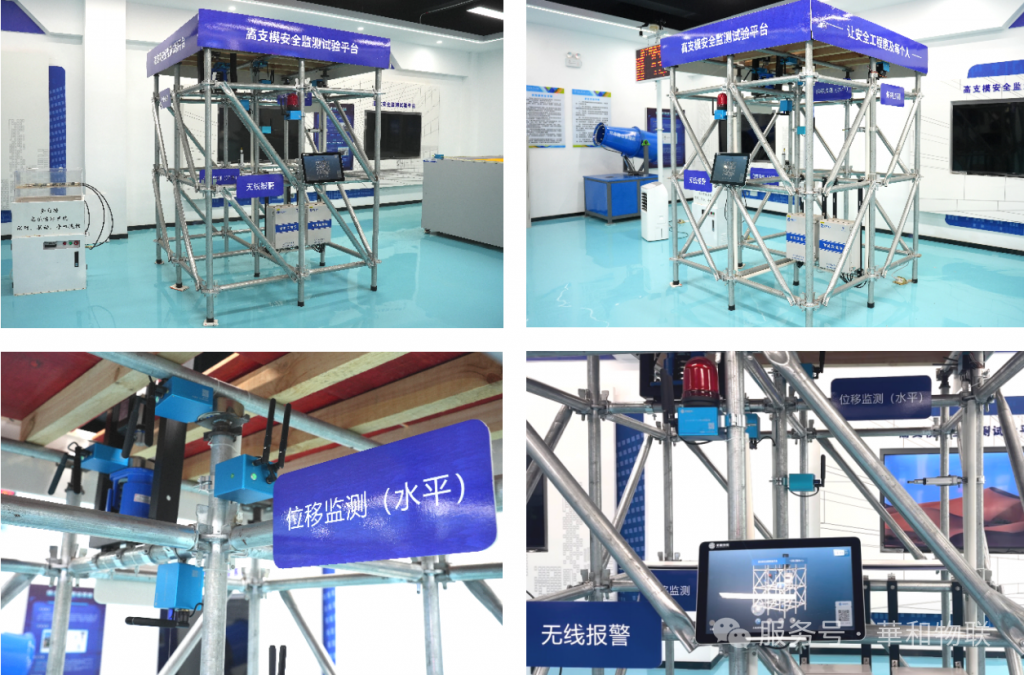

01武汉某高校高支模安全监测试验平台项目

该项目围绕高支模施工阶段结构稳定性与安全风险开展实验建设，通过搭建高支模结构模型，模拟不同荷载及工况条件下支撑体系的受 力与变形特征。平台在关键构件及节点位置布设位移、倾斜及载荷等监测手段，实现监测数据的实时采集与直观展示，可清晰反映高支 模结构状态的变化过程。该平台为高支模安全监测技术教学、实验验证及工程应用研究提供了可视化、可操作的实验环境。

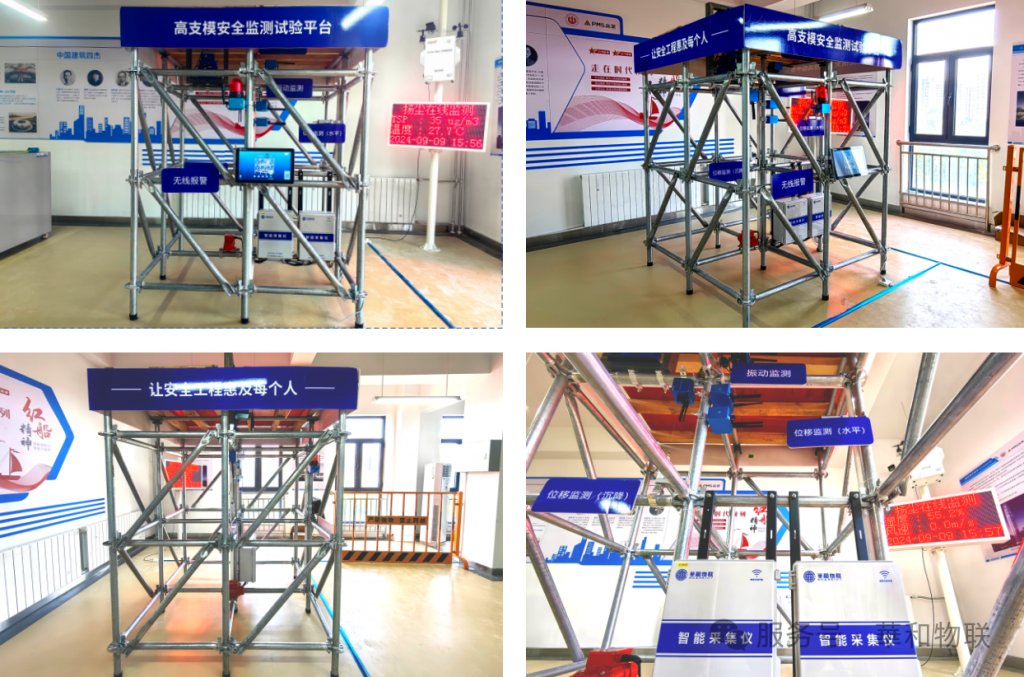

02济南高支模安全监测试验平台项目

该项目向高支模施工安全监测技术的工程化验证需求，围绕高支模结构在不同工况下的稳定性变化开展实验建设。平台通过搭建高支模 结构实验模型，模拟施工荷载、结构扰动等典型工况，对支撑体系的位移、倾斜及受力响应进行连续监测与分析。结合监测数据的实时 展示与对比分析，平台可用于验证高支模安全监测方案的适用性和可靠性，为相关技术推广、工程应用及监测系统优化提供实验参考与支撑。

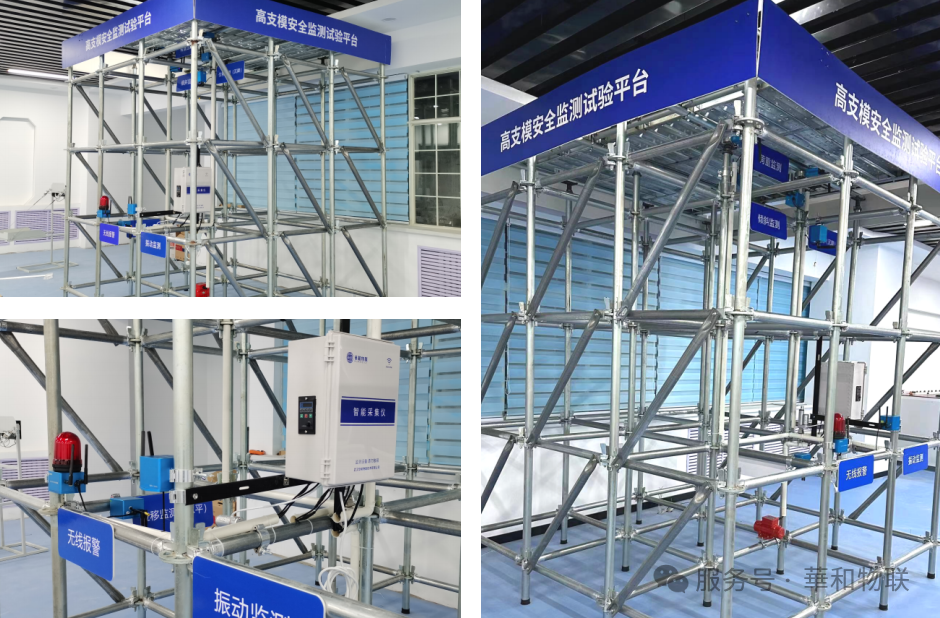

03安徽某高校高支模安全监测试验平台项目

该项目以服务工程类专业教学与实践为目标，围绕高支模结构在施工阶段的安全风险识别与控制需求开展建设。平台通过构建高支模结 构实验模型，结合位移、倾斜及立柱轴力等监测手段，对支撑体系在不同加载和工况条件下的响应特征进行观测与分析。监测数据可实 现实时采集与直观展示，帮助师生深入理解高支模结构受力机理及安全监测原理，为教学实训、实验教学及工程安全意识培养提供实践平台支撑。

04沧州某高校高支模安全监测试验平台项目

该项目以提升施工安全监测技能与工程实践能力为目标，围绕高支模施工过程中的结构稳定性与安全风险开展实验建设。平台通过搭建 高支模结构模型，结合位移、倾斜及荷载等监测手段，对支撑体系在不同工况条件下的状态变化进行实时监测与展示。通过模拟典型施 工场景和风险工况，平台可用于开展安全监测实训、操作演示及技能教学，帮助学生直观掌握高支模安全监测的基本方法与应用流程，为工程实践能力培养提供支撑。

PART FIVE

结语

工程安全重于泰山，而技术验证是安全的第一道门槛。

我们研发试验平台的初衷，不仅仅是展示一组组精确的数据，更是为了在模拟中发现弱点，在实验中规避风险。华和物联始终坚持“勇于变革，臻于至善”的精神，致力于让每一项监测技术都能在实战中真正发挥守护生命的作用—–因为我们深信，只有让安全工程惠及每一个人，才是技术创新的最高价值 。
