石化产业基地公共管廊是园区内各企业输送化工物料的重要生命线。面对架桥管廊延伸范围广、监测环境复杂、安全要求高等挑战，某大型石化基地的管廊智能化项目，以光纤光栅传感技术为核心，构建了一套覆盖挠度沉降、振动、倾斜三大维度的全天候自动化监测系统，通过规模化部署光纤光栅传感器，为管廊的安全运营提供了精准、可靠的技术保障。

一、项目背景：石化管廊安全运营的新挑战

该项目以提升管廊运营、维护及应急管理水平为核心目标，全面构建覆盖管廊全段的物联网监测系统。重点强化入廊管道的运行安全保障，同步提升信息化管理、智能运营、精准巡检及安全防护等多维度能力，全方位提高运营维护质量，确保管廊整体运行安全。

管廊作为石化基地的”大动脉”，承载着各类化工介质的输送任务。一旦管廊结构发生变形、振动异常或倾斜失稳，将直接影响管道安全，甚至引发泄漏、火灾等重大安全事故。因此，建立一套高精度、全天候、自动化的结构监测系统，成为保障管廊安全运营的关键举措。

二、技术挑战与监测需求
2.1项目特点

拟监测部位位于架桥管廊顶部，延伸范围较长。本项目采用光纤光栅自动化监测技术，具有以下显著特点：

实时监测：光纤光栅传感器可实现24小时不间断数据采集，及时传输与处理，大幅提升监测时效性。

高精度传感：光纤光栅传感器采用光学波长编码原理，抗电磁干扰能力强，测量精度远超传统电学传感器，有效避免主观因素导致的数据误差。

可视化呈现：监测数据通过云平台实时展示，支持曲线分析、变形轨迹追踪、报警推送等功能，方便数据抓取与结果呈现。

全天候运行：光纤光栅系统无需人工介入即可实现全天候自动化监测，显著提高监测效率，降低人力成本。

本质安全：光纤光栅传感器以光信号为传输介质，无电气特性，本质安全，尤其适用于石化易燃易爆环境。

2.2技术难点

在架桥管廊自动化监测实施过程中，本项目面临以下技术难点：

数据处理量大：光纤光栅系统采集海量高精度数据，需要高效的数据传输、存储和处理能力；

监测环境复杂：管廊户外环境涉及温度、湿度、腐蚀性气体等多种因素，对传感器的耐候性和稳定性提出极高要求；

安全性要求高：石化区域属于易燃易爆场所，监测系统必须满足本质安全要求，避免电火花等安全隐患；

系统集成难度大：监测系统涉及传感、采集、传输、平台等多个技术领域，需要高度的系统集成能力。

正是基于上述挑战，项目最终选定光纤光栅传感技术作为核心监测手段。光纤光栅传感器以其本质安全、抗电磁干扰、长距离传输、多点复用等独特优势，成为石化管廊结构安全监测的理想选择。

三、光纤光栅监测系统
3.1三大光纤光栅监测子系统

根据管廊结构安全监测需求，本项目设计了三大光纤光栅监测子系统，分别针对桁架挠度沉降、廊体振动和廊顶倾斜进行全方位监测：

3.1.1 光纤光栅静力水准仪 —— 桁架挠度沉降监测

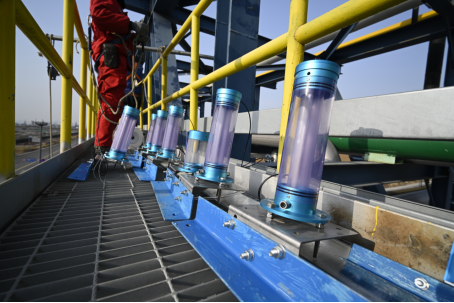

光纤光栅静力水准仪

每台传感器内部集成一根测压光纤光栅和一根测温光纤光栅。测压光栅通过感应膜片感知液柱压力变化，将沉降位移转化为光栅波长移位信号；测温光栅同步采集环境温度数据，对传感器进行温度补偿，有效修正外界温度变化引起的数据漂移，确保长期监测的精度稳定性。

3.1.2 光纤光栅加速度计 —— 廊体振动监测

廊体振动监测采用光纤光栅加速度计。该传感器内置悬臂梁结构，光纤光栅连接于悬臂梁两端。当管廊结构受到外界激励产生振动时，悬臂梁随之发生弯曲形变，改变光栅受力状态，导致反射中心波长发生移位。解调系统通过精确测量波长变化量，经标定换算后即可获得振动加速度的大小和方向。

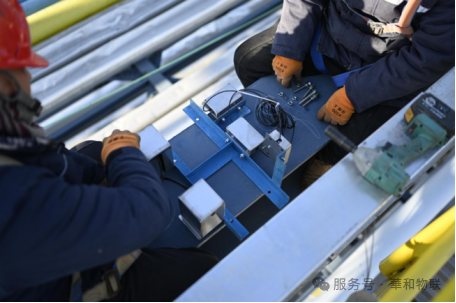

光纤光栅加速度计

光纤光栅加速度计具有频带宽、响应快、灵敏度高的特点，能够捕捉管廊结构在风载、设备运行、地震等多种工况下的振动响应特征，为结构健康评估提供关键数据支撑。

3.1.3 光纤光栅倾角计 —— 廊顶倾斜监测

廊顶倾斜监测采用光纤光栅倾角计。该传感器内部设置重物块（摆锤）与悬臂梁结构。当管廊结构发生倾斜时，摆锤在重力作用下带动悬臂梁产生形变，粘贴于悬臂梁上的光纤光栅受应力作用，中心波长随之发生变化。解调系统根据波长移位量精确计算出倾斜角度值，实现对管廊廊顶倾斜状态的实时监测。

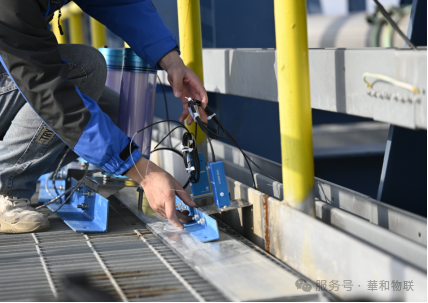

光纤光栅倾角计

该倾角仪采用光栅自补偿设计，有效消除温度交叉敏感影响，保证在户外温差变化较大的环境下仍能保持高精度测量。

四、监测点布设与系统规模

根据设计及规范要求、架桥管廊监测的基本原则及本工程实际情况，项目在一、四、五、六期管廊段全面部署光纤光栅监测系统。各监测项目的测点布设与传感器配置如下表所示：

监测项目	量测位置	光纤光栅传感器	数量（套）
桁架挠度沉降	一、四、五、六期	光纤光栅静力水准仪	192
廊体振动	一、四、五、六期	光纤光栅加速度计	66
廊顶倾斜	一、四、五、六期	光纤光栅倾角计	62

本项目共计部署光纤光栅传感器320套，覆盖管廊一、四、五、六期全线，构建了规模化的光纤光栅传感网络。所有传感器通过光缆串联接入光纤光栅解调仪，实现信号的集中采集与远距离传输，系统架构简洁高效。

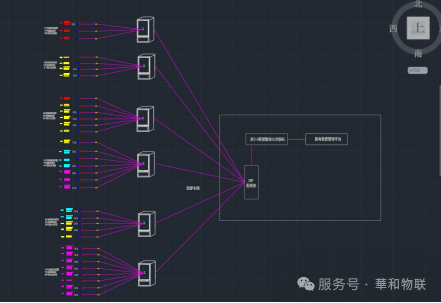

监测系统架构图

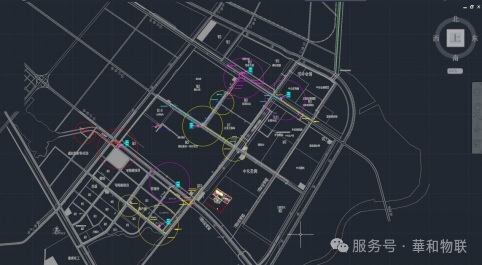

监测点布设示意图

五、智慧监测数据平台

光纤光栅传感器采集的数据通过光缆传输至解调仪，再经由网络上传至智慧监测云平台（本地化+云平台双链路）。平台集成了实时数据查看、历史曲线分析、24小时数据追踪、变形轨迹可视化、报警数据管理、设备信息维护、项目配置等多项功能，为管廊运营管理人员提供全方位的数据支撑与决策依据。

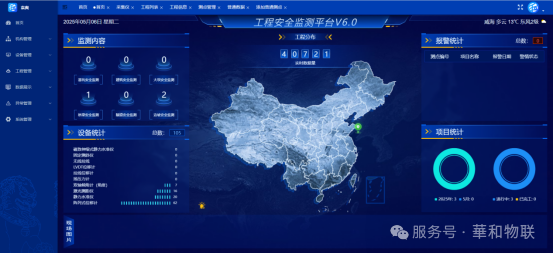

智慧监测数据平台界面

5.1 桁架挠度沉降监测数据

平台实时展示各监测点的沉降位移数据，自动生成位移-时间关系曲线，直观反映管廊桁架的挠度变化趋势，帮助管理人员及时掌握结构变形状态。

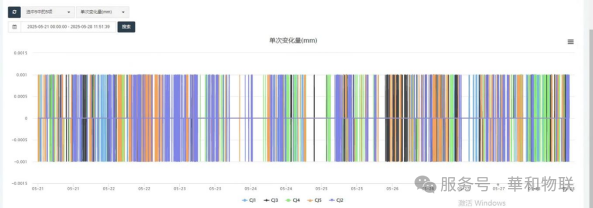

挠度-时间关系曲线

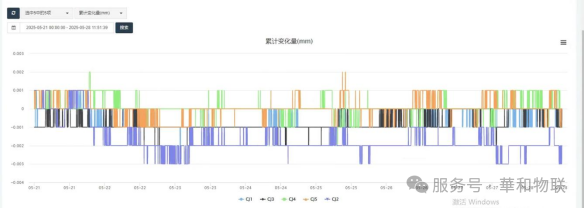

累计沉降-时间关系曲线

5.2 廊顶倾斜监测数据

倾角仪数据以X轴、Y轴双方向角度-时间曲线呈现，全面反映管廊廊顶的空间倾斜姿态变化。

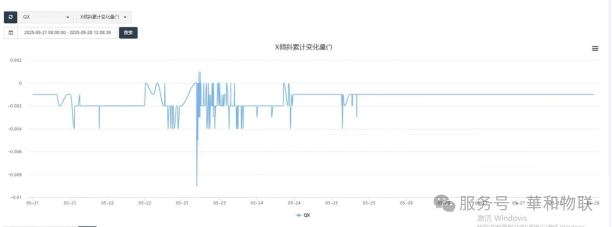

X轴角度-时间关系曲线

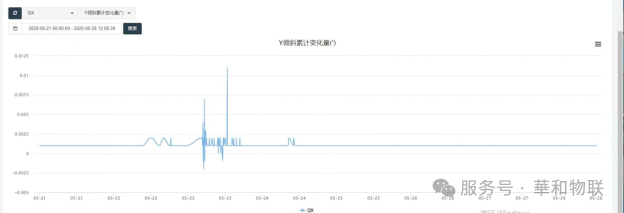

Y轴角度-时间关系曲线

5.3 廊体振动监测数据

加速度计数据以X、Y、Z三轴加速度-时间曲线展示，完整记录管廊结构的三维振动响应信息，为结构动力特性分析提供基础数据。

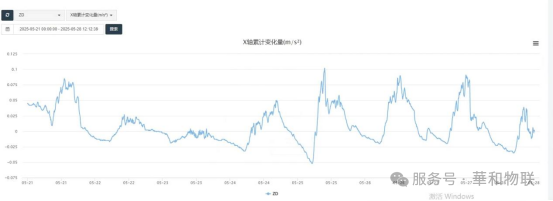

X轴加速度-时间关系曲线

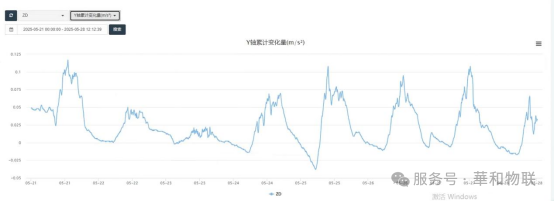

Y轴加速度-时间关系曲线

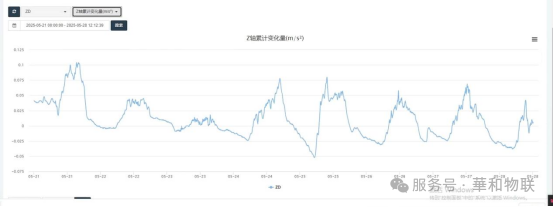

Z轴加速度-时间关系曲线

六、总结与展望

此大型石化基地公共管廊监测项目以光纤光栅传感技术为核心，成功构建了覆盖挠度沉降、振动、倾斜三大维度的全天候自动化监测系统。项目规模化部署光纤光栅传感器，通过智慧监测云平台实现数据的实时采集、智能分析与三级预警，为管廊的安全运营提供了坚实的技术保障。

光纤光栅传感系统在本项目中的应用，充分验证了其在石化管廊结构监测领域的独特优势：

• 本质安全：光信号传输无电气特性，从源头消除防爆隐患，完美适配石化环境；
• 高精度高可靠：波长编码抗干扰能力强，长期稳定性优异，测量精度满足工程要求；
• 大规模组网：一根光纤串联多只传感器，系统架构简洁，布线成本低，维护便捷；
• 全天候运行：24小时不间断监测，三级预警机制确保异常数据及时反馈，通知现场相关人员。

本项目的成功实施，为石化行业公共管廊的结构安全监测提供了可复制、可推广的技术范式。未来，随着光纤光栅传感技术的不断迭代与智慧监测平台的持续升级，光纤光栅监测系统将在更多工业基础设施安全运营领域发挥关键作用，为保障国民经济命脉的安全稳定运行保驾护航。
