WH-F-IMG光纤光栅倾角计-耐腐蚀、耐高压，远距离传输

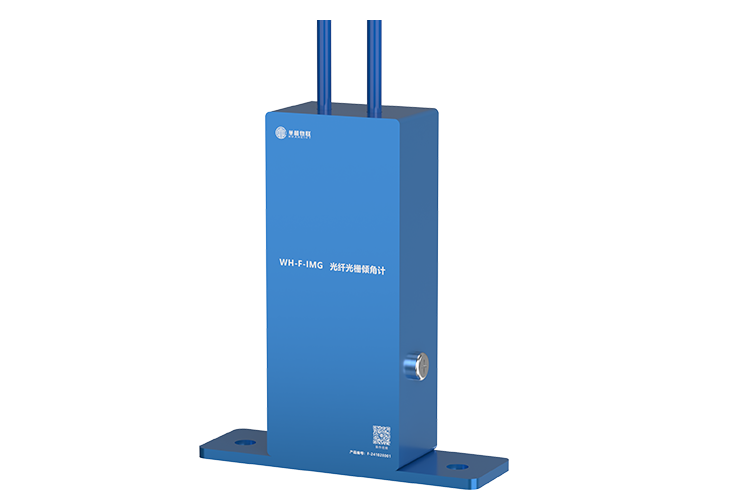

WH-F-IMG 光纤光栅倾角计

WH-F-IMG 光纤光栅倾⻆计主要用于测量结构物的倾斜角度。在桥梁监测中，可及时发现桥梁的倾斜变形情况。在建筑结构监测中，用于监测建筑物的倾斜度以确保其安全。在山体边坡监测方面，能掌握边坡的稳定性。还可应用于大型机械、塔架等设施的倾斜监测，为结构的安全评估和维护提供重要依据，有效预防潜在的安全风险。

高精度测量 |抗干扰能力强 | 耐腐蚀、耐高压 | 远距离传输

在线咨询

光纤光栅抗干扰，恶劣环境测振动

WH-F-IMG光纤光栅倾角计采用光纤光栅技术，高精度测量结构倾斜角。埋入式设计抗电磁干扰、耐腐蚀，长期稳定性好，安装方便灵活。适用于桥梁、建筑、山体边坡、大型机械、塔架等设施的倾斜监测，为结构安全评估与预警提供可靠依据。

捕捉微小倾斜变化，提供可靠数据
埋入式设计，适应各种恶劣环境
经老化试验，减少维护成本
可定制化，对结构影响小

Product advantages

产品优势

精准可靠

环境适应强

长效免维护

通用便捷

SUN2000-450W-P2/600W-P参数说明

产品手册，参数说明和下载

下载

Latest news

产品参数

产品特性	技术参数
测量范围	±10°
精度	0.05°
分辨率	0.01°
中心波长	1525 nm～1565 nm
光栅类型	飞秒FBG(Fiber Bragg Grating)
峰值反射率	≥65%
光栅数量	2
光栅带宽	0.25nm
光纤直径	125μm
光纤涂覆直径	250μm
传感器外壳材质	铝合金
安装方式	膨胀螺丝固定
尾纤保护	铠装光缆保护
信号传输方式	FC/APC 或熔接
使用温度	-30℃～+80℃
外形尺寸	40x96x26(mm)
重量	308克
