建筑安全是城市生命线的重要组成部分。华和物联积极响应合肥市“科技赋能、智慧防控”的城市生命线建设号召，围绕建筑结构主体风险周边环境扰动风险，为老城区一栋地标性高层建筑量身打造建筑安全监测预警系统。全市统一规划选取12栋代表性建筑开展监测工作，由华和物联整体承接。本文以其中一栋老城区地标建筑为例，分享监测实施成果。

01建筑概况

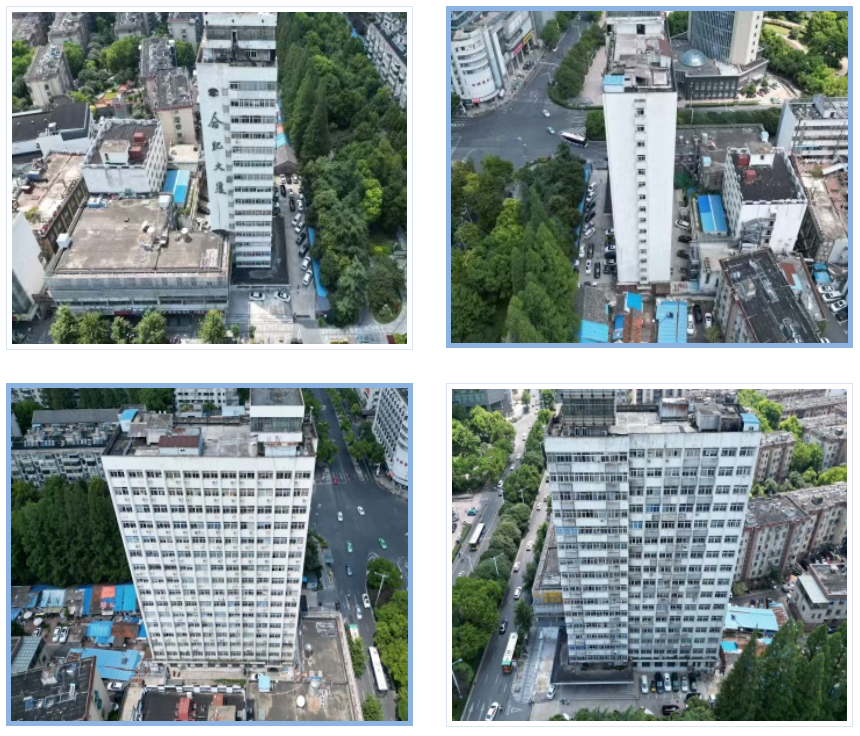

本项目监测对象为合肥市老城区一栋始建于1980年代的高层建筑，具体落成于1986年，作为当时全市最早的高层建筑之一，其17层的总高度在建成时成为全市最高楼，并承担了原市政府联合办公的功能，是老城区重要的行政与城市形象象征。

该建筑位于庐阳区老城核心区域，采用框架结构，主体结构牢固性较好，外立面在十多年前进行过整修，但未改变原有主体构造。

02风险分析

• 荷载大：作为最早的高层建筑，其抗震、消防标准低于现行规范要求，持续使用约四十年，安全监测非常必要。
• 倾斜风险：高层建筑可能出现水平位移及倾斜，需实时监测。
• 振动影响：建筑离主干道较近，车辆经过可能产生共振，需进行振动观测。
• 人员密集：距离主干道近且属人员密集场所，整体结构健康监测很有必要。
• 抗震消防标准偏低：作为最早的高层建筑，其抗震、消防等标准低于现行规范要求，持续使用约四十年，安全监测非常必要。

03监测内容

根据风险分析，确定以下监测内容：

• 建筑物倾斜
• 温湿度
• 建筑物振动
• 结构应变

根据上述风险分析和监测内容，项目组严格遵循国家及行业相关规范进行监测方案设计，确保监测工作的科学性、规范性与合规性。主要监测依据如下：
监测依据

• 《建筑与桥梁结构监测技术规范》（GB50982 – 2014）
• 《房屋结构安全动态监测技术规程》（TCECS685-2020）
• 《工程测量标准》（GB 50026-2020）
• 《建筑变形测量规范》（JGJ8-2016）
• 《老旧房屋结构安全检测技术标准》（SJG128-2023）
• 项目施工设计图纸等
• 其他地方规范及标准。

经现场勘察，建筑北侧为主入口，人行和车行道共用，监测设备安装会影响交通动线，协调难度大。南侧由连廊连接附属建筑，可利用相邻办公楼女儿墙进行设备安装。因此，选择南侧面作为主要监测面。

点位布置概况

• 倾斜监测点布设：大楼顶部四角各布设一台无线倾角计，南北女儿墙中间各布设一台，用于监测大楼整体倾斜情况。
• 温湿度监测点布设：西面随倾角计布设一台温湿度计，顶楼下方靠近南面中间窗户的楼板下方安装一台，楼顶南面女儿墙外围和北面女儿墙外围各布设一台。用于监测室内外温差及南北阴阳面温湿度差异。

• 应变监测点布设：建筑顶层纵横双向中心无支撑处，纵横方向分别布设两支应变计；楼顶水箱4个支撑处各布置1个应变计。用于监测雨雪荷载作用下的受力状况及水箱荷载对楼板的影响。

• 振动监测点布设：从地面至楼顶采用均匀布设方式，顶部一台、大楼1/2高度一台、基础一台、地面一台，设备走线位于楼内，沿弱电井走线。

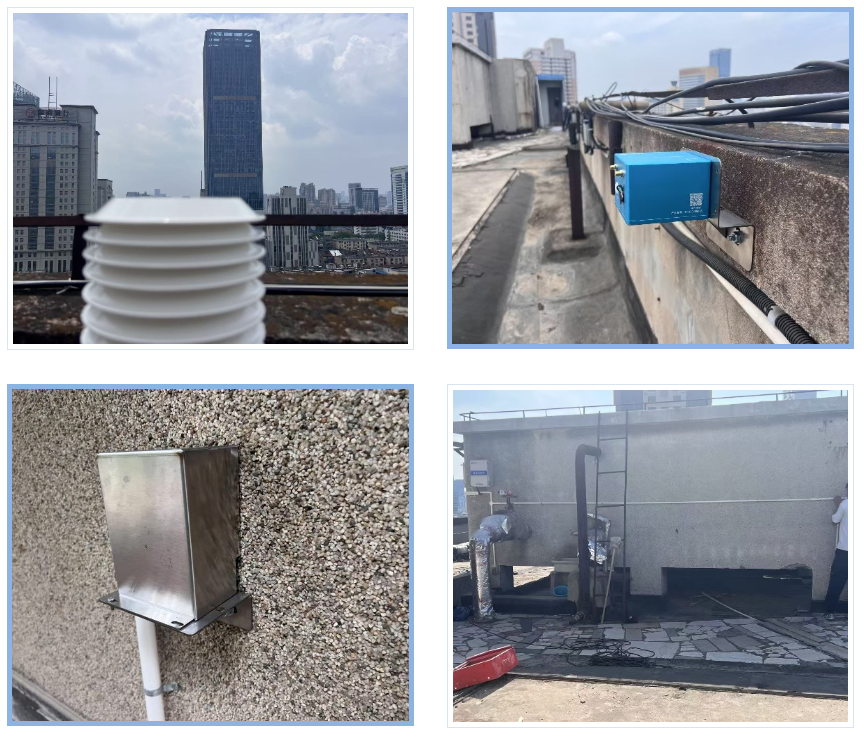

监测施工现场

05监测设备

本项目采用的监测设备均为华和物联自主研发，具备高精度、高稳定性等特点，具体设备参数如下：

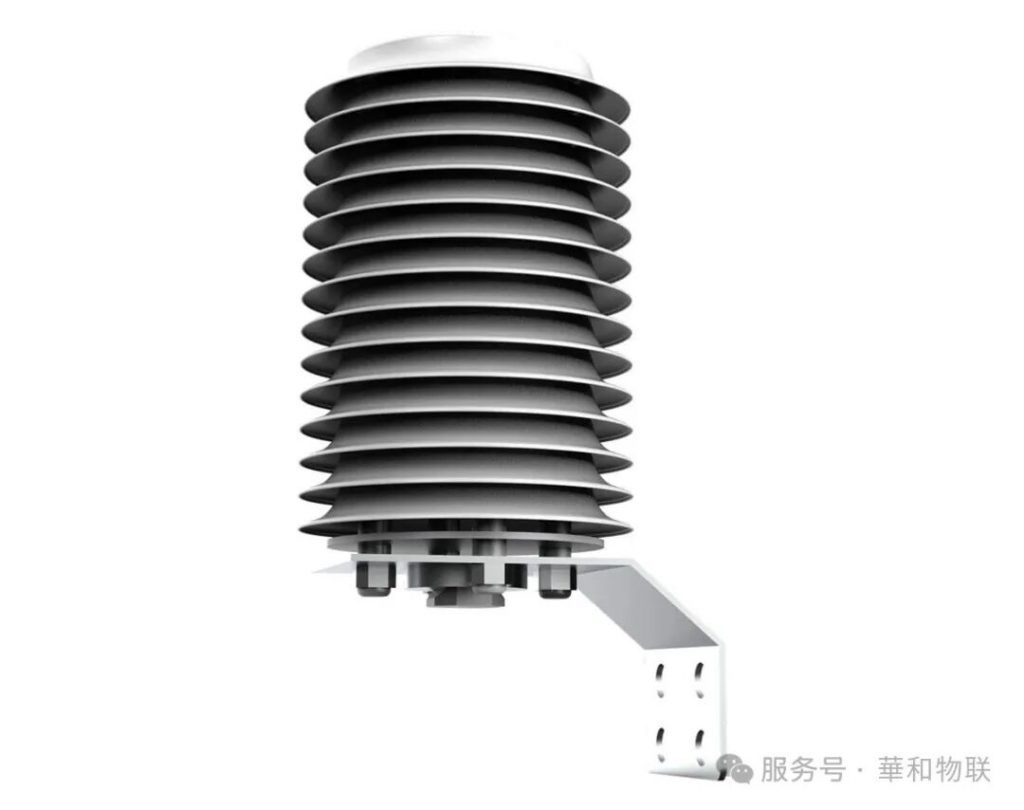

温湿度监测采用WH-THS型温湿度计。

温度测量范围为-50至100℃，精度达到±0.5℃；湿度测量范围为0至100%RH，精度为±3%RH，可准确感知环境温湿度变化。

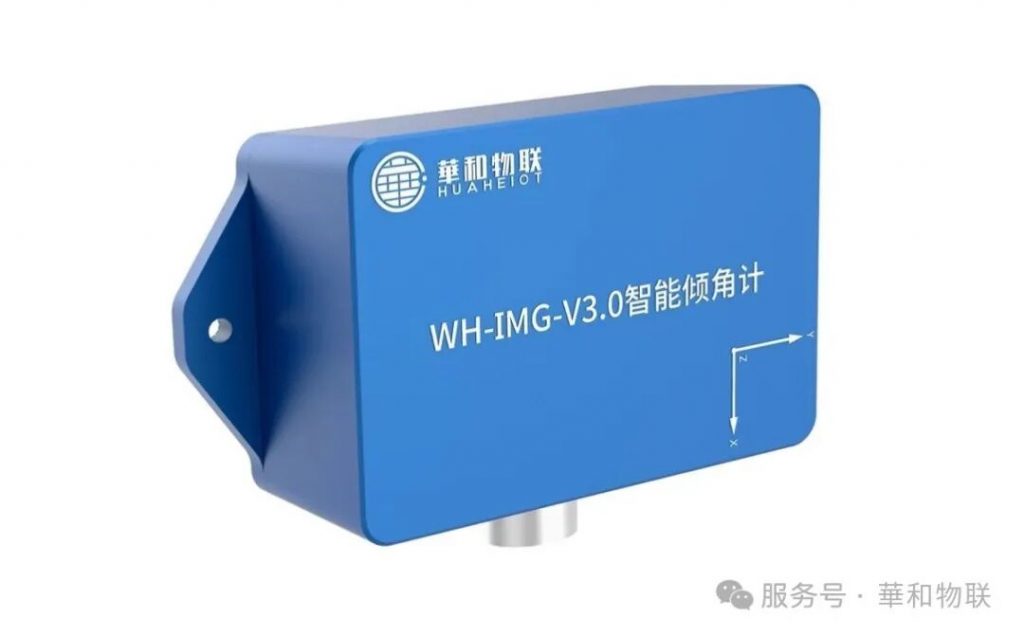

倾斜监测采用WH-IMG型双轴倾角计

量程为±10°，精度达到0.1%FS，分辨率高达0.001°，能够捕捉建筑微小的倾斜变化。

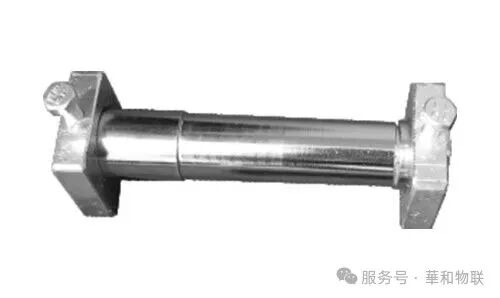

应变监测采用WH-BSG型应变计

提供Φ10、15、25三种规格可选，测量范围涵盖拉1500µε、压1500µε，分辨率优于0.015%F·S，可精准反映结构受力状态。

以上设备为监测数据的准确性和可靠性提供了有力保障。

06数据平台

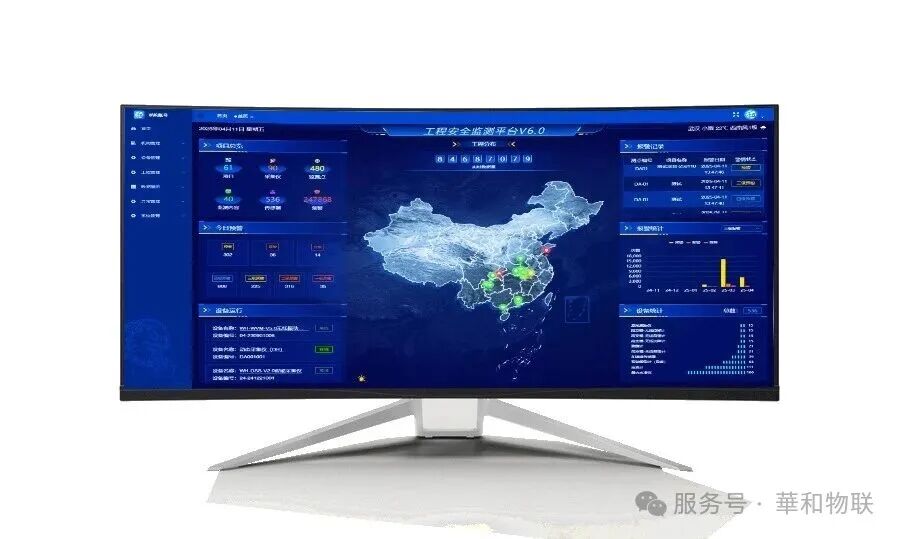

所有监测数据通过华和物联自主研发的和知云工程安全监测平台汇聚分析，形成可视化图表，为安全评估提供依据。

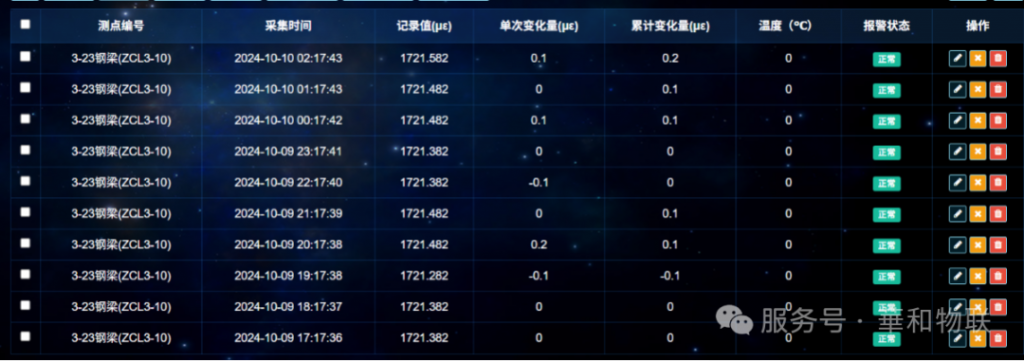

应变监测：实时采集建筑关键部位应变数据，反映结构受力状态，数据曲线直观展示应变变化趋势。

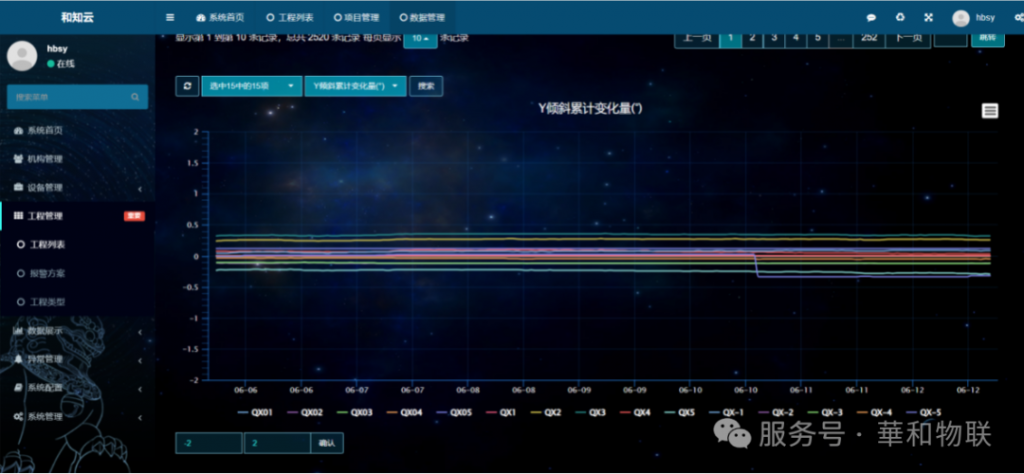

倾斜监测：实时监测建筑整体倾斜变化，捕捉异常趋势，微小位移尽在掌握。

和知云平台支持多端实时查看、历史数据追溯、异常自动报警等功能，当监测数据达到预警阈值时，系统自动通过短信、APP推送等方式通知相关人员，实现从被动应对到主动预警的转变。

06项目成果

本次建筑物监测，华和物联通过自动化监测设备，采集监测数据进行分析、反馈、预警，对建筑安全进行实时监测，及时预警，极大程度保障了人民财产生命安全。

在行业示范层面，项目形成的三级预警机制，在监测到数据异常时能及时反馈，通知到现场相关人员；设备具有的全天候、高精度等特点，为工程安全提供更好的保驾护航，助力工程的安全建设。
