PART.1项目背景

本项目位于华东沿海地区，两栋二层混凝土结构房屋依山傍海而建，建成时间较早，长期受沿海高湿、高盐分及山地环境影响，结构老化迹象明显，局部已出现可见裂缝。为系统掌握其结构安全状态，委托我方开展24小时全天候自动化监测工作。

PART.2监测点布设

01监测目的

为确保建筑物使用安全，对结构变形及周边环境变化进行持续监测，及时提供安全状态信息与分析。

监测依据

（1）《建筑变形测量规范》（JGJ8－2016）

（2）《工程测量标准》（GB50026-2020）；

（3）《国家一、二等水准测量规范》GB/T 12897-2006；

（4）有关现行的国家、省、部技术规范和标准。

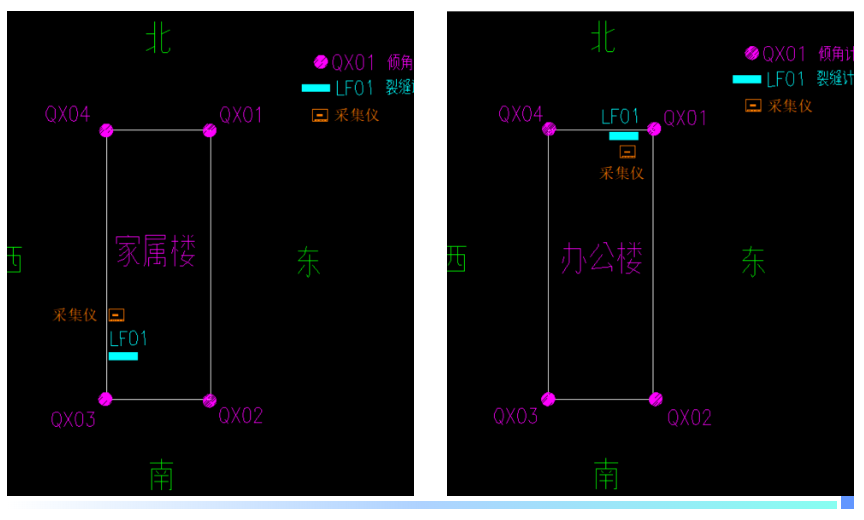

02监测点布设

倾斜监测采用双轴倾角计，于每栋房屋四角布设，共8个测点；裂缝监测采用测缝计，针对特征裂缝每栋布设1处，共2个测点。

03监测设备参数

倾斜监测

设备：双轴倾角计

型号：WH-IMG

关键参数：可同步测量X、Y轴方向倾斜变化，量程为±10°，分辨力达0.001°，精度为0.1% FS。

裂缝监测

设备：测缝计

型号：WH-CCD

关键参数：测量范围为20mm，分辨力≤0.01mm，精度约为0.1%F·S，该设备同时具备-40℃～+80℃的温度监测功能。

本套监测体系构建了“现场感知-云端预警”的全链条闭环，实现了对老旧房屋结构倾斜与关键裂缝的高精度、全天候动态监测，为及时预警结构风险、保障人民生命财产安全提供了科学可靠的数据支撑与决策依据。

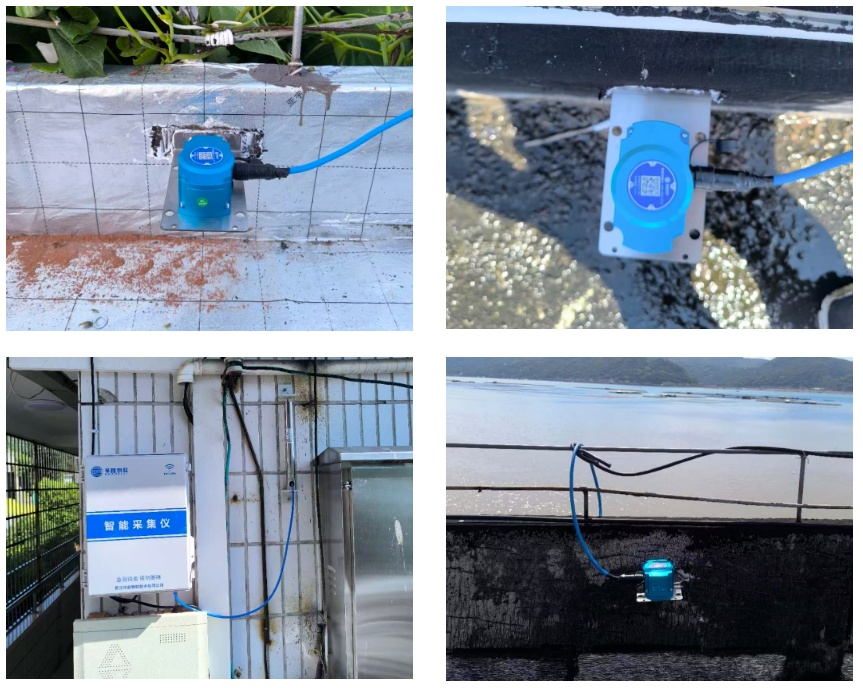

PART.3现场照片

PART.4平台介绍

01数据平台

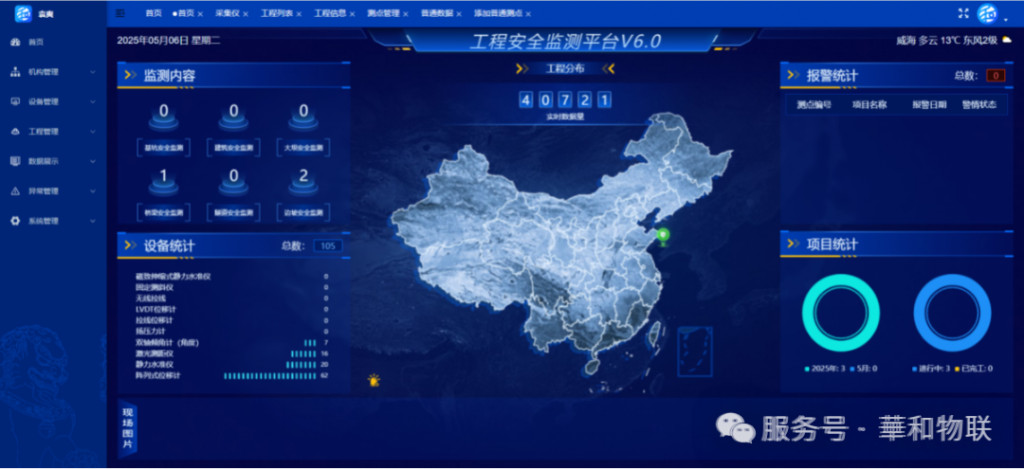

本项目采用“和知云工程安全监测平台”，实现监测数据的远程实时查看、曲线分析、变形轨迹展示、报警管理与设备信息集成。平台涵盖工程管理、数据展示、异常预警等功能，在本项目中重点用于房屋倾斜与裂缝数据的动态跟踪，并提供多级预警机制，确保异常情况及时通知相关人员。

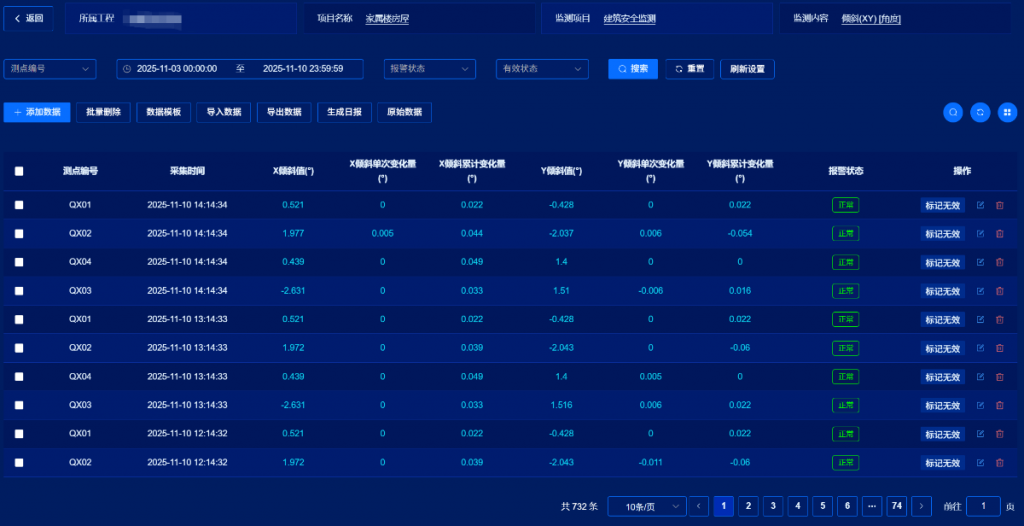

倾斜监测

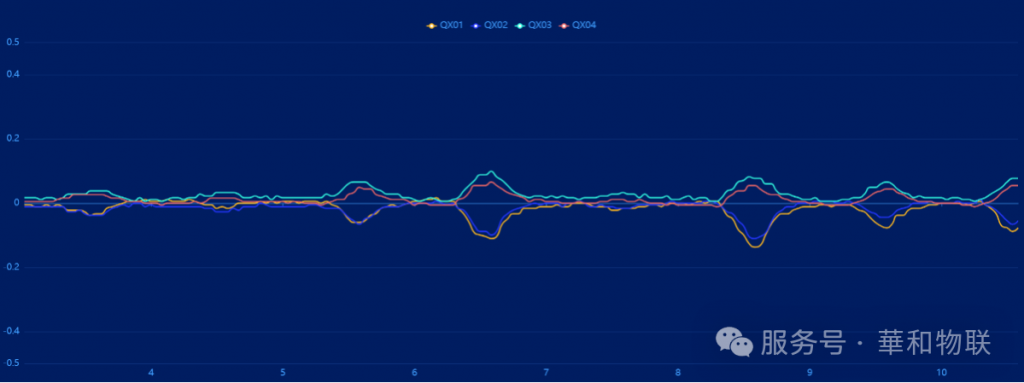

Y轴位移-时间关系图

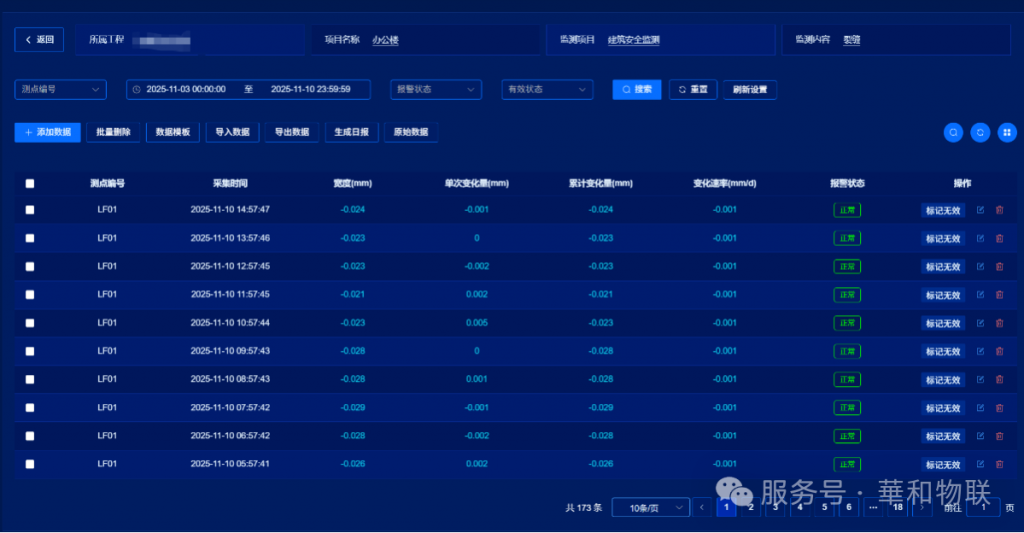

裂缝监测

X轴位移-时间关系图

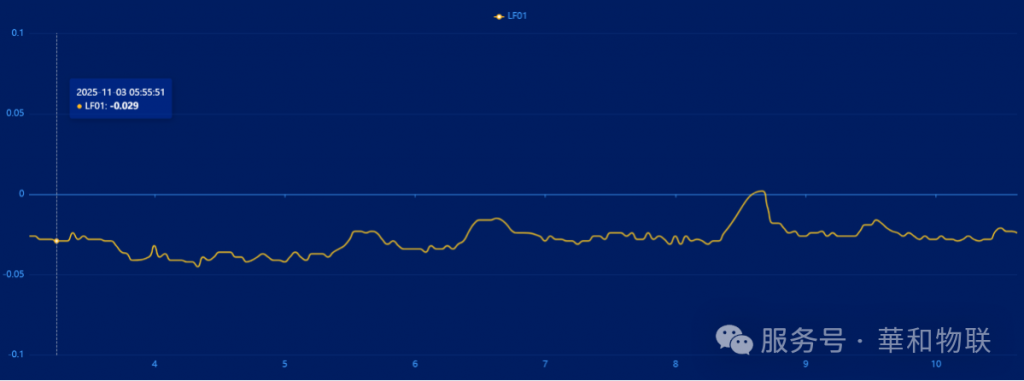

Z轴位移-时间关系图

PART.5项目总结

本次房屋监测，华和物联依托自动化监测设备，对监测预警数据进行分析、反馈与预警，实现对房屋的安全进行实时监测，及时预警，极大程度的保障了人民财产生命安全在行业示范层面，项目形成的‌三级预警机制，在监测到数据异常时能及时反馈，通知到现场相关人员；设备具有的全天候、高精度等特点，为工程安全提供更好的保驾护航，助力工程的安全建设。‌
