本项目为成都某320米超高层建筑配套基坑工程，开挖深度23.6~28.1米，总面积约13747平方米，紧邻运营地铁与城市主干道，环境敏感、安全风险高。传统人工监测方式难以满足实时性与连续性预警需求。故全面采用自动化监测系统，对支护结构沉降、倾斜、及内支撑应变等关键指标进行全天候高精度监测，确保基坑及周边安全。

01监测点布设

本项目为超深基坑工程，周边紧城市邻道路及运营地铁线路，环境敏感且风险较高。实施自动化监测旨在实时掌握基坑支护结构、周边土体及建（构）筑物的变形、应力等关键参数安全风险高。传统人工监测方式难以满足实时性与连续性预警需求。及时预警异常风险，确保基坑施工期间支护结构稳定及周边环境安全，并有效保障道路通行及地铁运营安全。同时有效保护周边道路通行及地铁运营安全，为施工动态调整提供数据支撑，确保项目安全、高效推进。

02监测依据

本项目监测严格遵循国家及地方相关规范标准，并结合基坑深度、周边环境（临近地铁及主干道）、支护形式（环形内支撑+悬臂桩）等工程特点，重点执行以下技术依据：
监测依据

《建筑变形测量规范》(JGJ 8-2016)；

《建筑基坑工程监测技术标准》(GB 50497-2019)；

《工程测量标准》(GB 50026-2020)；

《国家一、二等水准测量规范》(GB/T 12897-2006)；

《建筑边坡工程技术规范》（GB 50330-2013）；

《建筑基坑支护技术规程》(JGJ 120-2012) ；

项目施工设计图纸等；

其他地方规范及标准。

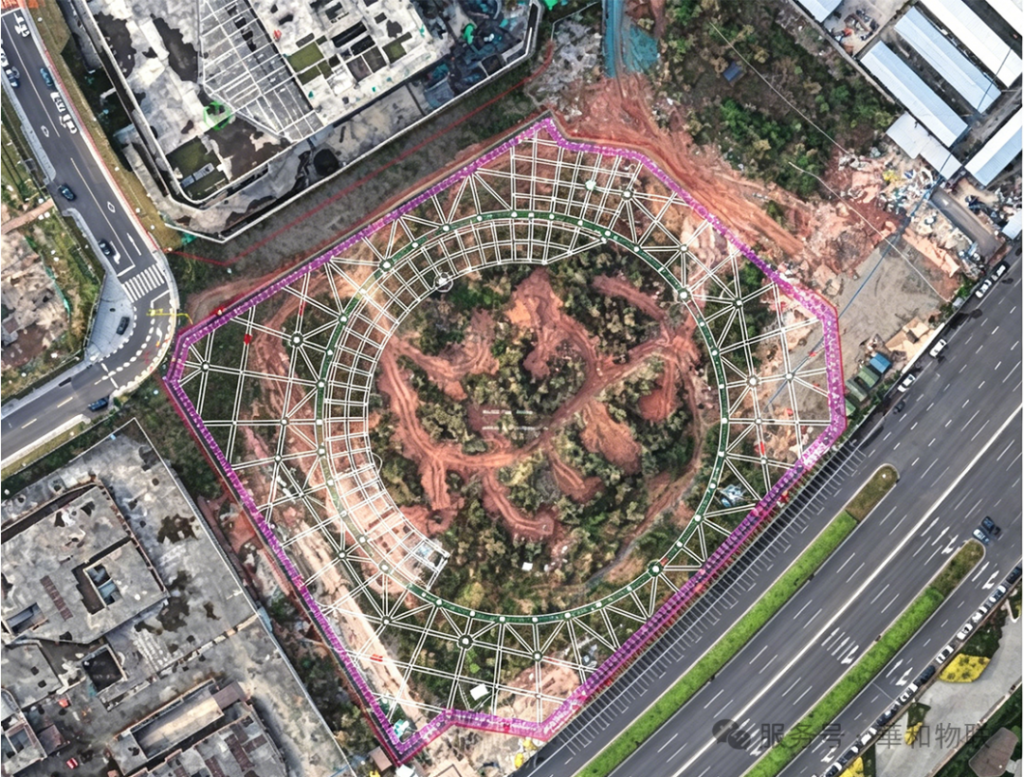

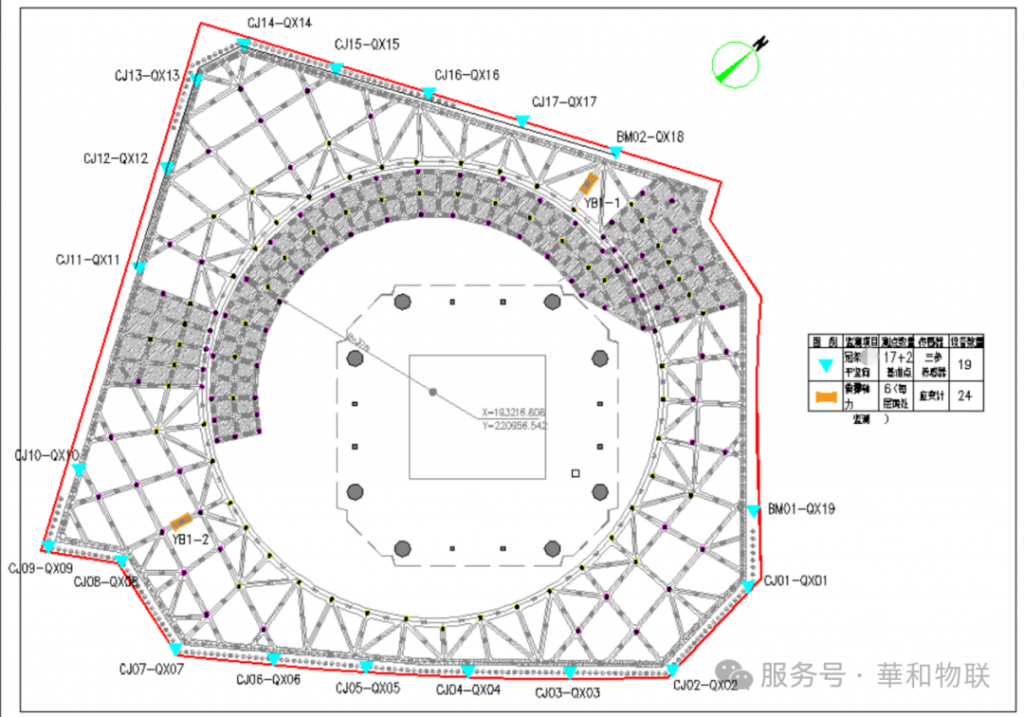

03监测点位布设图

04监测设备参数
4.1沉降、倾斜监测

监测设备：

WH-TPS-三参传感器

沉降监测：

量程2.0m；综合精度≤0.05%F.S（单台精度）；分辨力0.01mm

倾斜监测：

测量轴向XY双 轴；量程±10°；精度0.1%F.S；分辨力0.001°

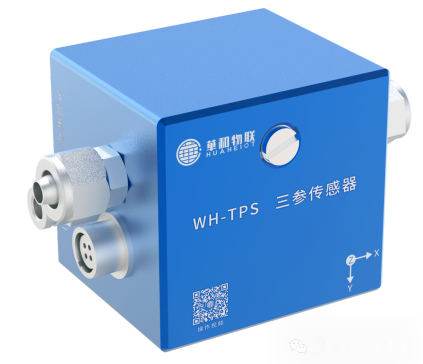

三参传感器

4.2内支撑应变

监测设备：

WH-BSG-表面式应变计

设备参数：

规格100mm

测量范围±1500µε

分辨力≤0.015%F.S

测量精度≈0.1%F·S

测温范围-40～+80℃

测温灵敏度±0.1℃

测温精度±0.5℃

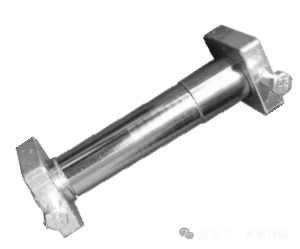

表面式应变计

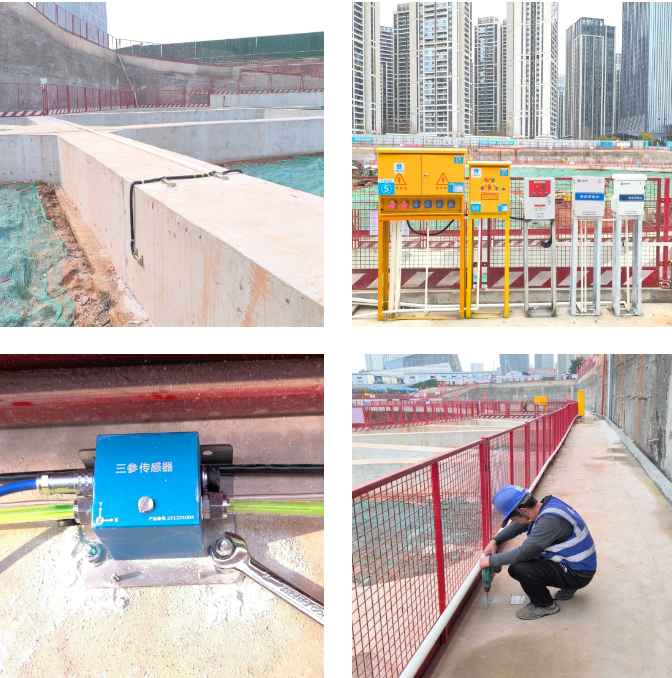

05现场照片

06平台介绍

本项目采用的“和知云”工程安全监测平台围绕基坑安全闭环量身定制，包含系统首页、机构管理、设备管理、工程管理、数据展示、异常管理、系统管理七大模块，服务于本项目的实时监测与预警管理：

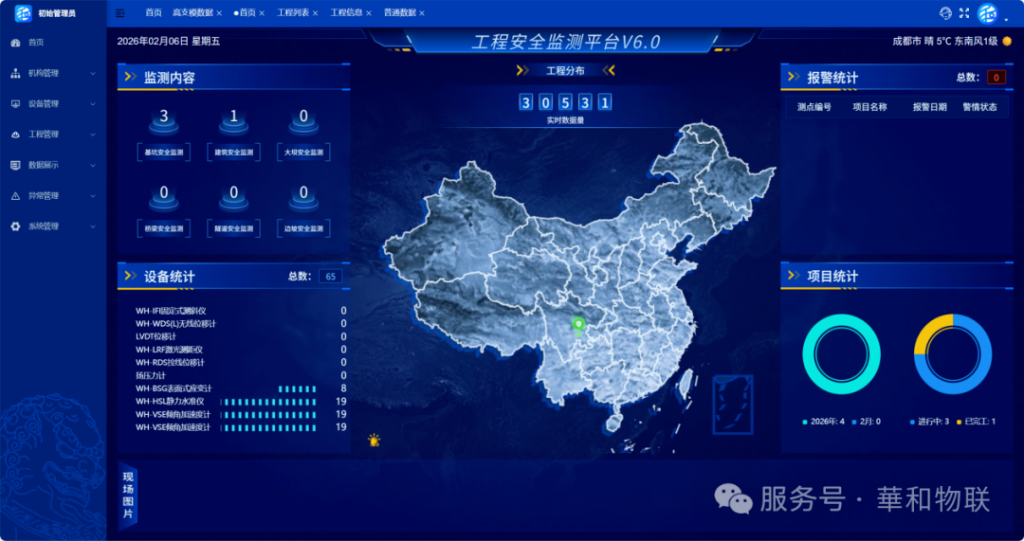

云平台主界面

6.1沉降监测

沉降监测数据图

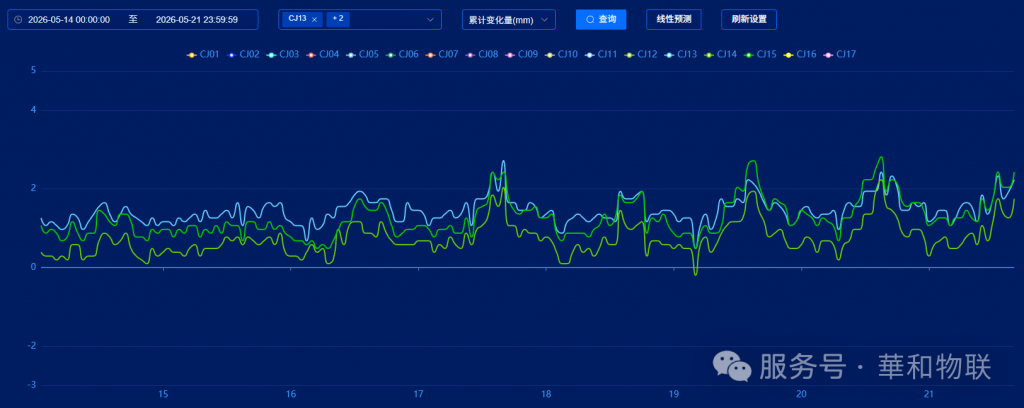

沉降位移—时间关系图

6.2倾斜监测

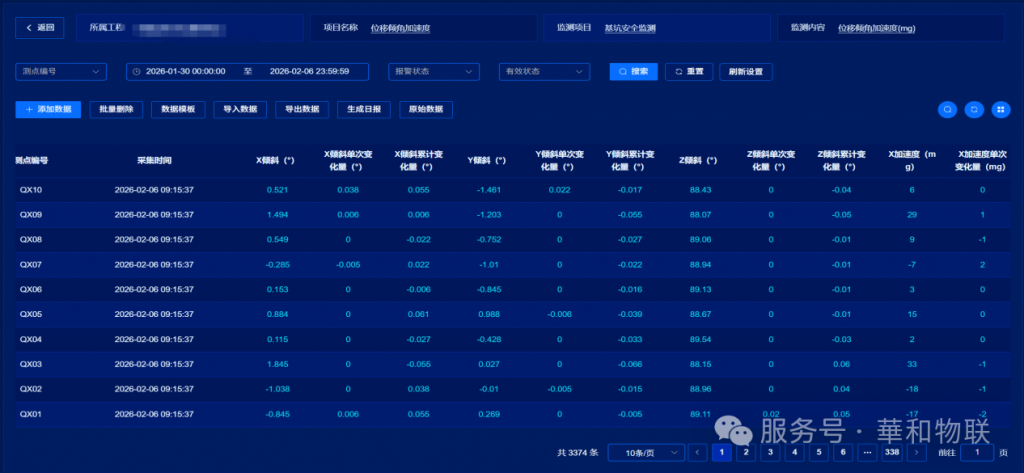

倾斜监测数据图

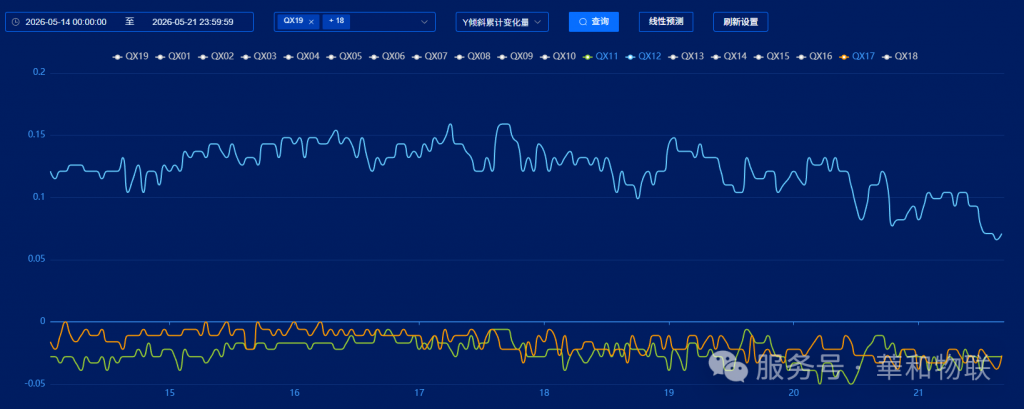

y轴倾斜角度—时间关系图

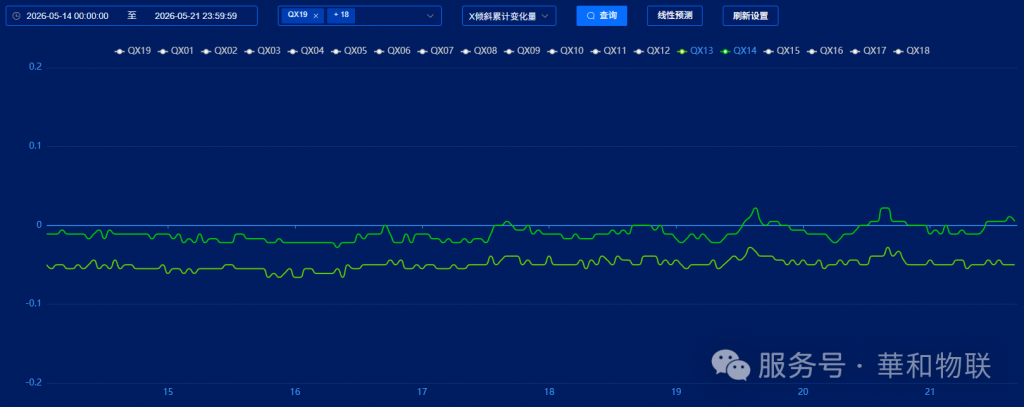

X轴倾斜角度—时间关系图

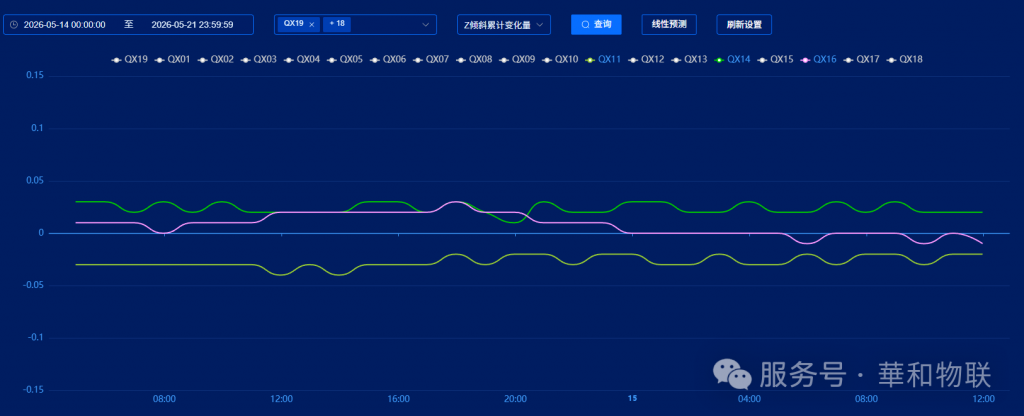

Z轴倾斜角度—时间关系图

6.3内支撑应变监测

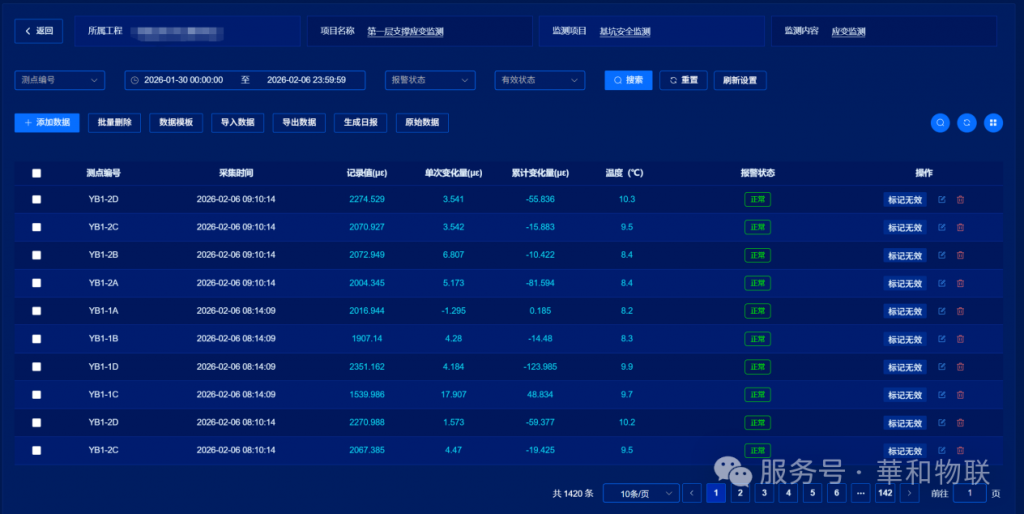

应变监测数据图

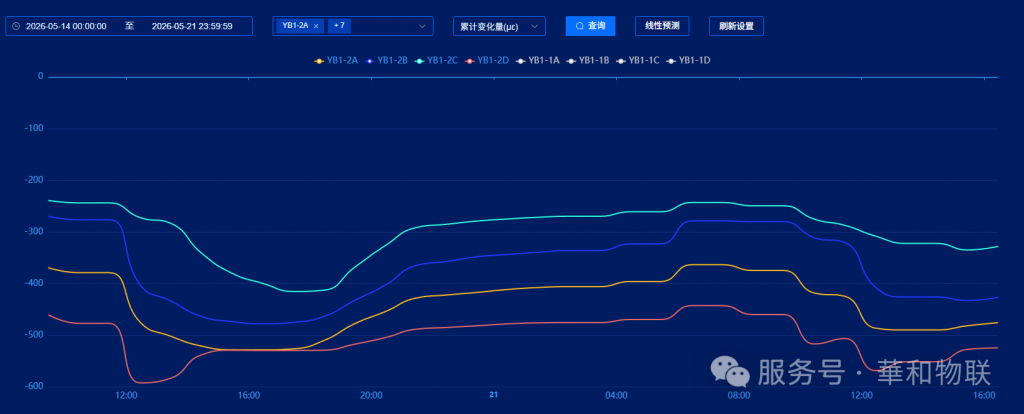

应变变形—时间关系图

07监测设备

本项目通过华和物联自动化监测设备与“和知云”平台，实现了对超深基坑的全天候、高精度实时监测。数据采集、分析、预警、处置形成闭环，三级预警机制确保了异常情况能够第一时间反馈至现场相关人员，有效保障了基坑结构安全及周边地铁、道路的正常运营。

项目形成的“自动化监测+平台化管理”模式，为同类城市深大基坑工程提供了可复用的示范经验，真正做到了用科技守护工程安全。
