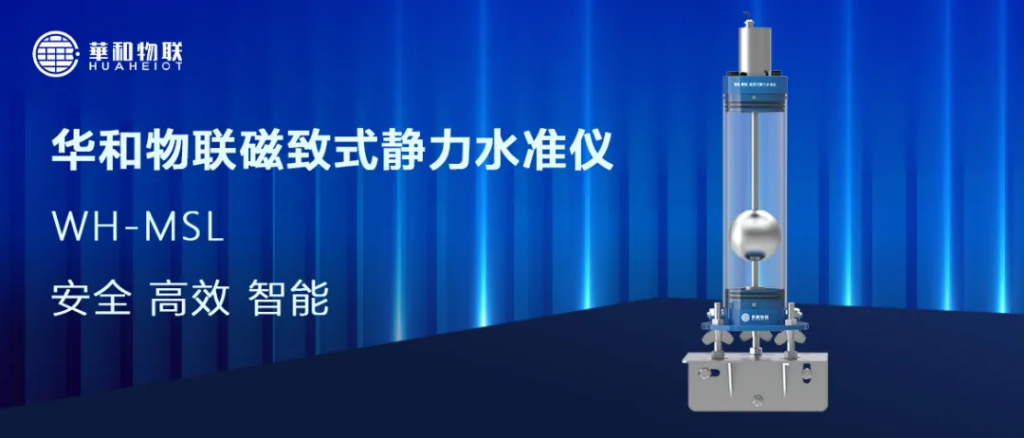

华和物联WH-MSL磁致式静力水准仪是磁致伸缩式传感器组成的高精密液位测量仪器，该系统适用于测量多点的相对沉降。在使用中，多个静力水准仪的容器用通液管联接，每一容器的液位由磁致伸缩式传感器测出，传感器的浮子位置随液位的变化而同步变化，由此可测出各测点的液位变化量。

▲WH-MSL磁致式静力水准仪应用介绍

工作原理

磁致式静力水准仪主要由测杆、电子仓和套在测杆上的非接触磁浮球等组成，测杆内装有磁致伸缩线(波导丝)，测杆为不导磁的不锈钢管。测量时电路发出起始脉冲，起始脉冲在波导丝中传输，产生沿波导丝方向的旋转磁场，当这个磁场与浮球中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，这一扭动被电子拾能机构所感知并转换成相应的电流脉冲，测量电路计算出两个脉冲之间的时间差，即可精确地测出被测液位值。

系统组成

磁致式静力水准监测系统由监测云平台、智能采集终端、1 只基准点和若干只监测点， 通过安装支架、数据传输线缆、液体连通管及固定配件、液体等组成。安装方式分为测墩平装式安装和墙壁侧装式安装两种方式。

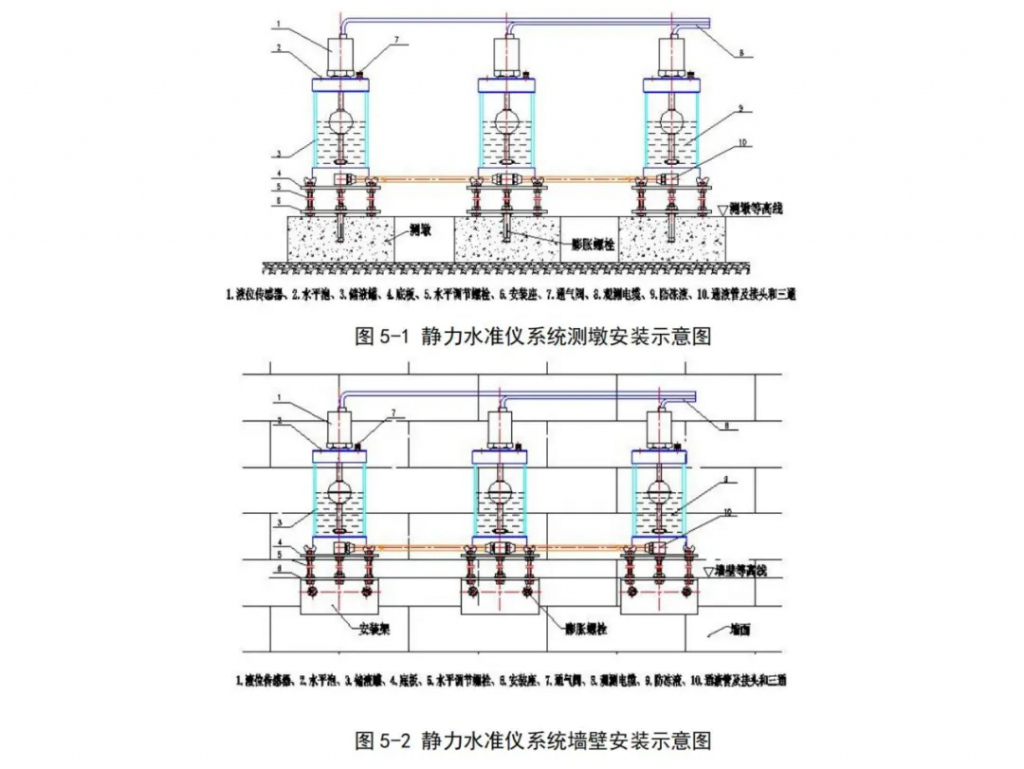

▲WH-MSL磁致式静力水准仪安装示意

产品参数

型号	WH-MSL
量程	200mm
综合精度	＜0.05%F·S（单台精度）
分辨力	0.02mm
工作温度范围	-40～85℃
供电电压	9～30V DC
工作电流	＜40mA
防护等级	IP66
输出信号接线方式	RS485
安装固定方式	排气阀朝上垂直安装

功能特点

安全结构设计：防水IP66，全铝合金一体成型，灵敏度高、稳定性好，绝缘防水耐用高效信号输出：高灵敏度，高精度0.1mm；受温漂影响极小；扛电磁干扰能力强安装便捷：安装尺寸紧凑，易更换，安装时间≤3min/台
智能温度补偿：-40～+85℃宽温环境中自动温度修正，适合长期野外监测

写在最后

磁致式静力水准仪作为一种精密的水准测量方法，具有精度高、应用广泛等特点。完全可以弥补传统方法的不足，同时可以更好地运用于人工无法长时间作业的某些特殊环境，可以实现实时、在线监测。对监测物进行结构监测和更准确判断其实际工作状况，为结构物联网提供大数据支持，使得在工程进展过程中能够及时发现问题，消除安全隐患。
