工程案例 | 河北张家口某山体边坡自动化监测案例

2026年8月11日案例中心 700

引言：在地质灾害防治与重大能源基础设施安全领域，边坡稳定性的实时监测与预警是重中之重。近期，华和物联于河北张家口某县成功实施了一项关键山体边坡自动化监测项目，为下方重要管道及阀室的安全运行提供了全天候、高精度的数字化安全保障。

Part1：项目背景

该项目位于河北张家口某县，地质条件复杂，区域内山体存在坚硬汉诺坝组玄武岩与松软砂泥半成岩交互分布的地质结构，且地下水丰富。这种岩性差异显著的地质组合，加之地下水的渗透作用，使得山体稳定性面较大挑战，滑坡风险持续存在。

Part2：监测目的与意义

本次边坡自动化监测工作，核心是针对河北张家口该县域复杂地质条件及持续存在的滑坡风险开展精准管控。该区域山体同时分布着坚硬的汉诺坝组玄武岩与松软砂泥半成岩，两种岩性差异显著，再叠加丰富地下水的渗透作用，山体受力平衡极易被打破，边坡失稳引发滑坡的隐患始终存在，人工监测难以实现对边坡动态的全天候、高精度捕捉。开展自动化监测，就是要实时追踪边坡岩体的变形、位移及地下水渗透变化情况，精准捕捉不同岩性交互部位的受力变形规律，及时发现边坡稳定性异常前兆，打破传统监测在时间、空间上的局限，为滑坡风险预判提供连续、可靠的数据支撑。

这项监测工作的开展具有重要现实意义，既关乎区域安全稳定，也为地质灾害防控提供科学依据。从安全层面，自动化监测能提前预警滑坡风险，为周边群众转移、设施防护争取充足时间，有效规避人员伤亡和财产损失，筑牢区域地质灾害防控的第一道防线；从治理层面，通过长期积累的监测数据，可深入分析地下水渗透与岩性差异对边坡稳定性的综合影响，为后续边坡加固、地下水疏导等治理工程提供精准参数，提升灾害治理的针对性和有效性。同时，针对该区域独特的地质组合条件形成的监测成果，也能为同类岩性交互、地下水丰富区域的边坡灾害防控提供可借鉴的实践经验，助力区域地质灾害防控体系的完善。

Part3：监测依据

（1）《山区高速公路路堑边坡安全监测技术规范》（DB13∕T 5265-2020）；

（2）《高大边坡稳定安全智能监测预警技术规范》（T/CI178—2023）；

（3）《工程测量标准》（GB 50026-2020）；

（4）《高速公路边坡监测技术规程》（DB35T 1844-2019）；

（5）《公路边坡监测技术规程》（DB42 T 1496-2019）；

（6）《公路路堑边坡工程监测技术规程》（ DBJ53T-XX-2022）；

（7）《地质灾害地表变形监测技术规程》（T/CAGHP 014-2018）；

（8）《全球导航卫星系统（GNSS）测量规范》（GBT 8314-2024）；

（9）项目施工设计图纸等；

（10）其他地方规范及标准。

Part4：监测实施

1、监测点布设：

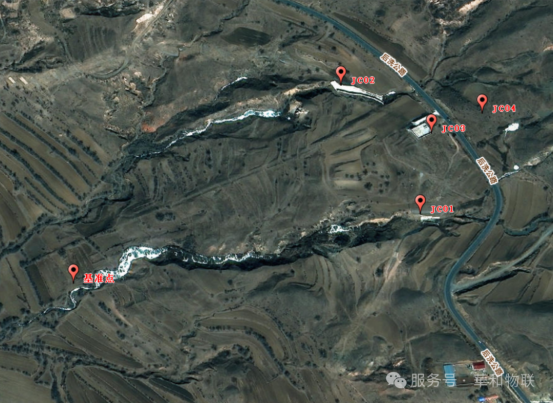

JC01~JC03监测点沿管线走向依次布设，精准覆盖管线周边边坡的关键变形区域，可实时捕捉管线沿线土体的三维位移变化；JC04监测点结合区域地形及道路分布补充布设，用于辅助分析边坡整体变形趋势，完善监测数据的空间覆盖性。

基准点布设：

在监测区域下游1公里外的稳定基岩区域布设基准点并形成基准网，远离滑坡影响范围，有效避免监测区内地形变形对基准值的干扰，保障GNSS测量的基准统一与数据精度。

2、监测设备参数

山体边坡表面位移监测

设备：GNSS接收机

型号：WH-GNSS

关键参数：水平测量精度达±(1mm+0.5ppm) RMS；支持北斗、GPS等多系统多频点信号；防护等级IP67，适应野外恶劣环境。

边坡内部深层位移监测

设备：固定式测斜仪

型号：WH-IFI

关键参数：量程为±30°，精度可达：<0.1%F.S，能够探测深部土体的细微剪切变形。

边坡内部孔隙水压力监测

设备：渗压计

型号：WH-VWP

关键参数：量程覆盖项目预期的水压范围，精度高（±0.1%F.S.），长期稳定性好，能准确反映地下水压力的动态变化。

智能采集与传输

设备：多通道数据采集仪

型号：WH-ASS

关键参数：具备多通道、多信号（数字，振弦，开关）自动采集与存储能力；内置无线通讯模块（4G），支持远程配置与数据实时上传。

本套监测体系构建了“表-里-水”一体的立体感知网络，实现了对边坡位移、深部变形与水压变化的毫米级、全天候同步监测，为精准预警滑坡风险与保障下方管线安全提供了不可替代的数据基石与决策依据。

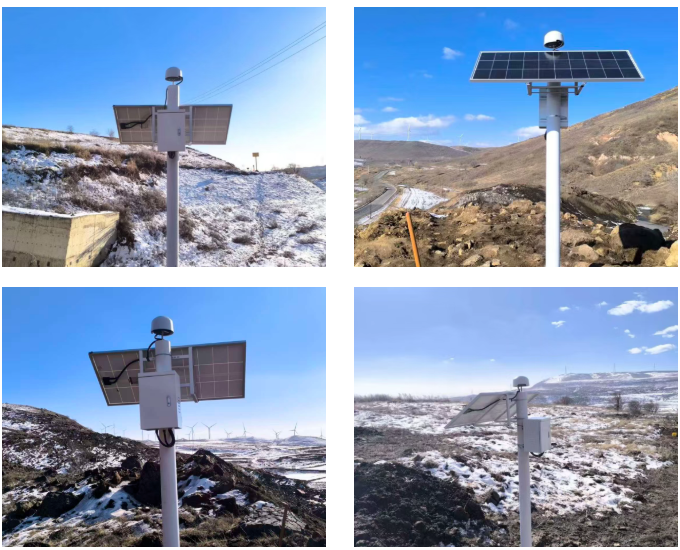

3、监测现场照片

边坡表面位移监测（GNSS）：依托全球卫星导航定位技术，对边坡表面布设的监测点进行三维坐标的连续、自动化采集与解算分析，实现边坡表面水平及竖向位移的精准量测、变形规律研判和安全风险预警的边坡工程安全监测手段。

4、数据展示

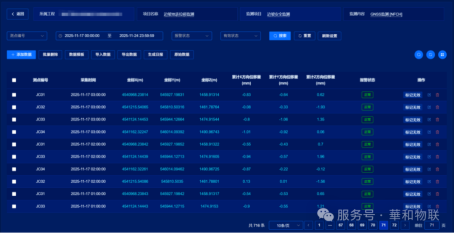

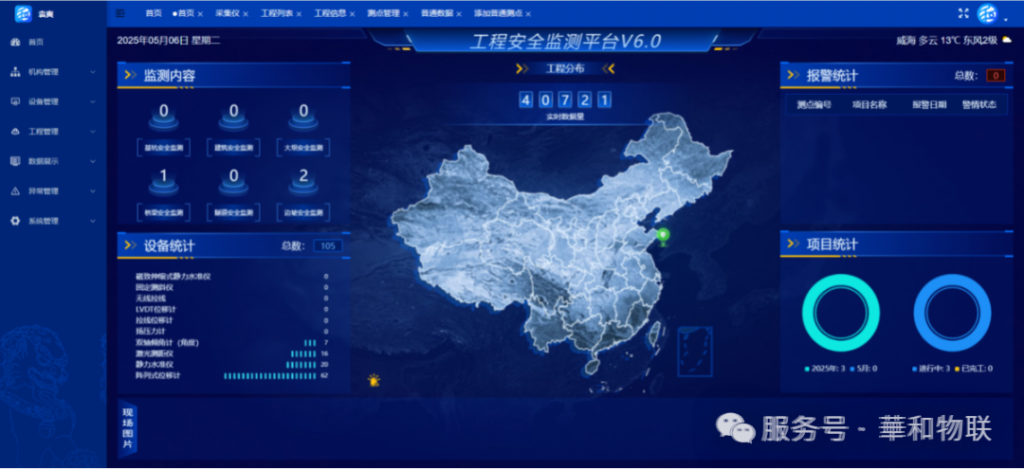

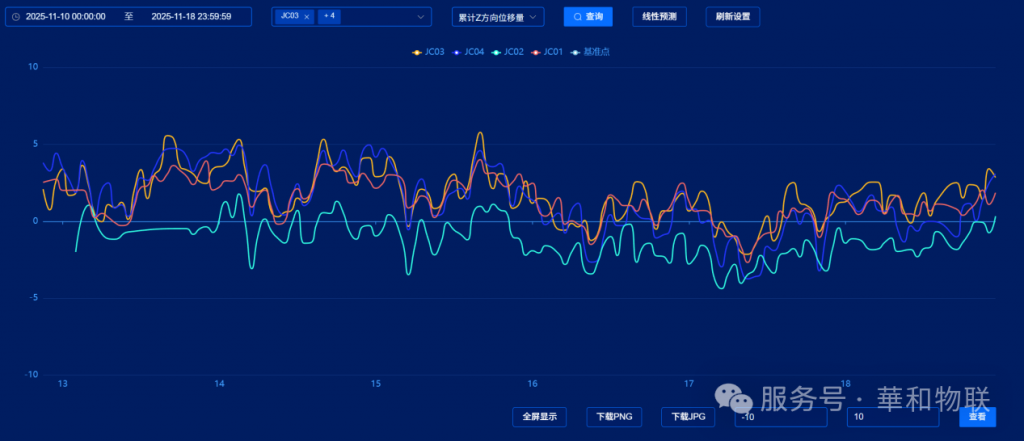

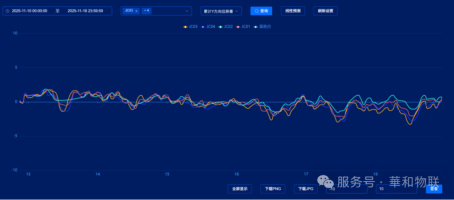

为将监测数据转化为管理洞察，项目依托“和知云工程安全监测平台”，构建了项目的“智慧大脑”。平台不仅将GNSS等设备传回的各类数据，实时解析成清晰的趋势曲线与变形轨迹，更实现了三大核心功能：全景可视，一览项目全局状态与报警动态；智能预警，实现从风险发现到处置闭环的全程跟踪；高效协同，统一管理机构、设备与项目配置。这不仅是数据看板，更是实现科学决策与主动安全运维的核心赋能平台。
